物联系列数字音频矩阵

4通道独立AEC,双机热备,丰富的处理模块;
GUI用户界面,对系统中的设备集中管控;
内置中央控制,一键开启系统所需功能;
支持音乐播放、录制和软视频会议等功能。

物联系列数字音频矩阵
产品概述
物联系列数字音频矩阵采用ADI SHARC 21489的处理芯片,它基于64位浮点DSP引擎、功能强大的数字音频信号处理平台。本系列产品提供了广泛的数字处理工具,用于音频系统设计、配置和优化。DSP Controller软件可以完全控制和管理整个系列的DSP,以及其所有的处理功能,主要包括:AFC、AEC、ANS、 ANC、 AM、 AGC、 Ducker、 PEQ、 GEQ、延时、分频等功能。

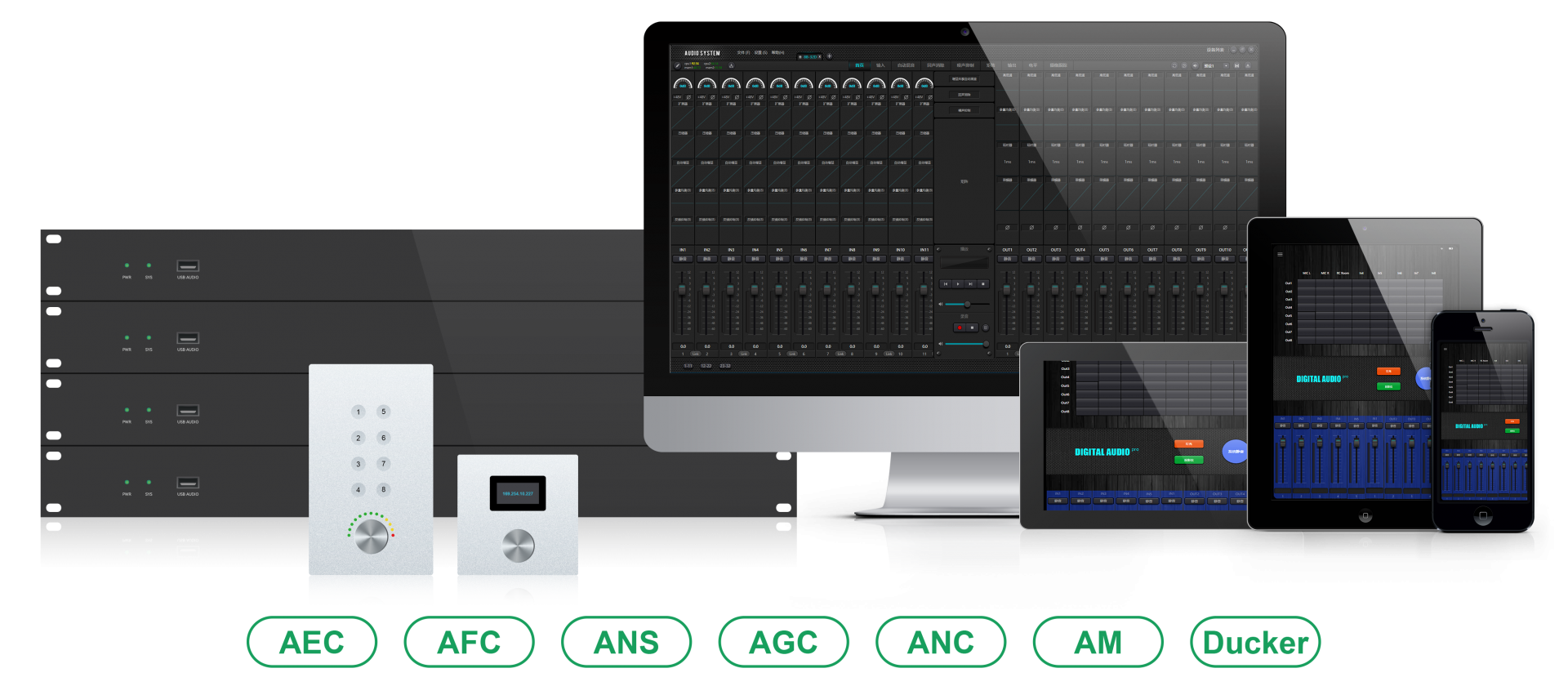

直观的图形操作界面是DSP Controller软件的主要组成部分,可以在单一窗口中快速、便捷的查看所有信号通道。在这种用户友好的环境中,音频系统设计师或安装者能够清楚的查看并调整所有的输入电平、音频DSP处理参数、混音关系以及输出电平。
产品特点
可配置处理软件,每个通道根据需求自由更换处理模块;
提供8台设备同时在线操作;
最大4通道独立AEC,最大回声尾长时间:512ms,收敛率:60dB/S, 回声消除幅度:60dB;
独立通道的AFC(反馈抑制),采用陷波式算法,传声增益提升幅度:10dB;
自适应噪声抑制(ANS),无需依赖庞大的噪声特征数据库,内置噪声消除技术,让声音采集信噪比提升15dB;
自动增益(AGC)、自动控制信号波形和音调在合适的范围,自动增益控制:-6dB至+18dB、自动均衡控制:-12dB至+12dB;
闪避器(Ducker)、噪声增益补偿器(ANC)、增益共享自动混音(AM)、门限自动混音(Gate Mixer);
12段英式参量均衡,提供5种滤波器选择:Parametric, Lowshelf, Highshelf, Lowpass, Highpass;
提供终端用户订制操作界面,最大支持30台设备同一个界面管理;
内置USB声卡,支持音乐播放、录制和软视频会议(如:ZOOM,腾讯会议,钉钉会议等);
具有中央控制功能,可对系统中的电源、信号切换、环境控制、音频等整体控制,实现一键开启系统所需要的功能。

CTAV-N4SV2

CTAV-N804SV2

CTAV-DSP8V2

CTAV-N812SV2

CTAV-N1208SV2

CTAV-N12SV2

CTAV--N1608SV2

CTAV-DSP16V2

模拟输入、输出通道数量 4x4

处理器 ADI SHARC 21489

采样率 48K/24bit

输入增益 0/6/12/18/24/30/36/42/48 dB

幻象电源 +48V/10mA max

频率响应(20~20kHz) ±0.5dB

最大电平 +18dBu

THD+N <-100dB @4dBu

输入动态范围 110dB

输出动态范围 112dB

通道隔离度 @1kHz 108dB

输入阻抗(平衡接法) 5.4KΩ

输出阻抗(平衡接法) 600Ω

系统延时 <3ms

工作电源 DC12V/PoE48V

尺寸(宽x深x高) 215 x 162x 44mm

运输重量 2KG


模拟输入、输出通道数量 8x4

处理器 ADI SHARC 21489

采样率 48K/24bit

输入增益 0/3/6/9/12/15/18/21/24/27/30/33/36/39/42/45/48 dBu

幻象电源 +48V/10mA max

频率响应(20~20kHz) ±0.3dB

最大电平 +18dBu

THD+N <-94dB @4dBu

输入动态范围 110dB

输出动态范围 112dB

通道隔离度 @1kHz 108dB

输入阻抗(平衡接法) 5.4KΩ

输出阻抗(平衡接法) 600Ω

系统延时 <3ms

工作电源 AC110~240V,50Hz/60Hz

尺寸(宽x深x高) 482 x 260 x 45mm

运输重量 4KG


模拟输入、输出通道数量 8x8

处理器 ADI SHARC 21489

采样率 48K/24bit

输入增益 0/3/6/9/12/15/18/21/24/27/30/33/36/39/42/45/48 dBu

幻象电源 +48V/10mA max

频率响应(20~20kHz) ±0.3dB

最大电平 +18dBu

THD+N <-94dB @4dBu

输入动态范围 110dB

输出动态范围 112dB

通道隔离度 @1kHz 108dB

输入阻抗(平衡接法) 5.4KΩ

输出阻抗(平衡接法) 600Ω

系统延时 <3ms

工作电源 AC110~240V,50Hz/60Hz

尺寸(宽x深x高) 482 x 260 x 45mm

运输重量 4KG


模拟输入、输出通道数量 8x12

处理器 ADI SHARC 21489

采样率 48K/24bit

输入增益 0/3/6/9/12/15/18/21/24/27/30/33/36/39/42/45/48 dBu

幻象电源 +48V/10mA max

频率响应(20~20kHz) ±0.3dB

最大电平 +18dBu

THD+N <-94dB @4dBu

输入动态范围 110dB

输出动态范围 112dB

通道隔离度 @1kHz 108dB

输入阻抗(平衡接法) 5.4KΩ

输出阻抗(平衡接法) 600Ω

系统延时 <3ms

工作电源 AC110~240V,50Hz/60Hz

尺寸(宽x深x高) 482 x 260 x 45mm

运输重量 4KG


模拟输入、输出通道数量 12x8

处理器 ADI SHARC 21489

采样率 48K/24bit

输入增益 0/3/6/9/12/15/18/21/24/27/30/33/36/39/42/45/48 dBu

幻象电源 +48V/10mA max

频率响应(20~20kHz) ±0.3dB

最大电平 +18dBu

THD+N <-94dB @4dBu

输入动态范围 110dB

输出动态范围 112dB

通道隔离度 @1kHz 108dB

输入阻抗(平衡接法) 5.4KΩ

输出阻抗(平衡接法) 600Ω

系统延时 <3ms

工作电源 AC110~240V,50Hz/60Hz

尺寸(宽x深x高) 482 x 260 x 45mm

运输重量 4KG


模拟输入、输出通道数量 12x12

处理器 ADI SHARC 21489

采样率 48K/24bit

输入增益 0/3/6/9/12/15/18/21/24/27/30/33/36/39/42/45/48 dBu

幻象电源 +48V/10mA max

频率响应(20~20kHz) ±0.3dB

最大电平 +18dBu

THD+N <-94dB @4dBu

输入动态范围 110dB

输出动态范围 112dB

通道隔离度 @1kHz 108dB

输入阻抗(平衡接法) 5.4KΩ

输出阻抗(平衡接法) 600Ω

系统延时 <3ms

工作电源 AC110~240V,50Hz/60Hz

尺寸(宽x深x高) 482 x 260 x 45mm

运输重量 4KG


模拟输入、输出通道数量 16 x 8

处理器 ADI SHARC 21489

采样率 48K/24bit

输入增益 0/3/6/9/12/15/18/21/24/27/30/33/36/39/42/45/48 dBu

幻象电源 +48V/10mA max

频率响应(20~20kHz) ±0.3dB

最大电平 +18dBu

THD+N <-94dB @4dBu

输入动态范围 110dB

输出动态范围 112dB

通道隔离度 @1kHz 108dB

输入阻抗(平衡接法) 5.4KΩ

输出阻抗(平衡接法) 600Ω

系统延时 <3ms

工作电源 AC110~240V,50Hz/60Hz

尺寸(宽x深x高) 482 x 260 x 45mm

运输重量 4KG


模拟输入、输出通道数量 16 x 16

处理器 ADI SHARC 21489

采样率 48K/24bit

输入增益 0/3/6/9/12/15/18/21/24/27/30/33/36/39/42/45/48 dBu

幻象电源 +48V/10mA max

频率响应(20~20kHz) ±0.3dB

最大电平 +18dBu

THD+N <-94dB @4dBu

输入动态范围 110dB

输出动态范围 112dB

通道隔离度 @1kHz 108dB

输入阻抗(平衡接法) 5.4KΩ

输出阻抗(平衡接法) 600Ω

系统延时 <3ms

工作电源 AC110~240V,50Hz/60Hz

尺寸(宽x深x高) 482 x 260 x 45mm

运输重量 4KG
