工作电压Working Voltage DC 3.7V -- 4.5V

消耗功率Consumption Rating 待机Standby:≦350mW, 讲话状态Speaking:≦620mW

显示屏 Display 2.4寸320x240 IPS TFT

工作时间Operating time 8-10小时hours

工作温度Operating temperature range -9℃ --  40℃

尺寸Size（L×W×H） 底座Base：101.7*148*56.5mm，

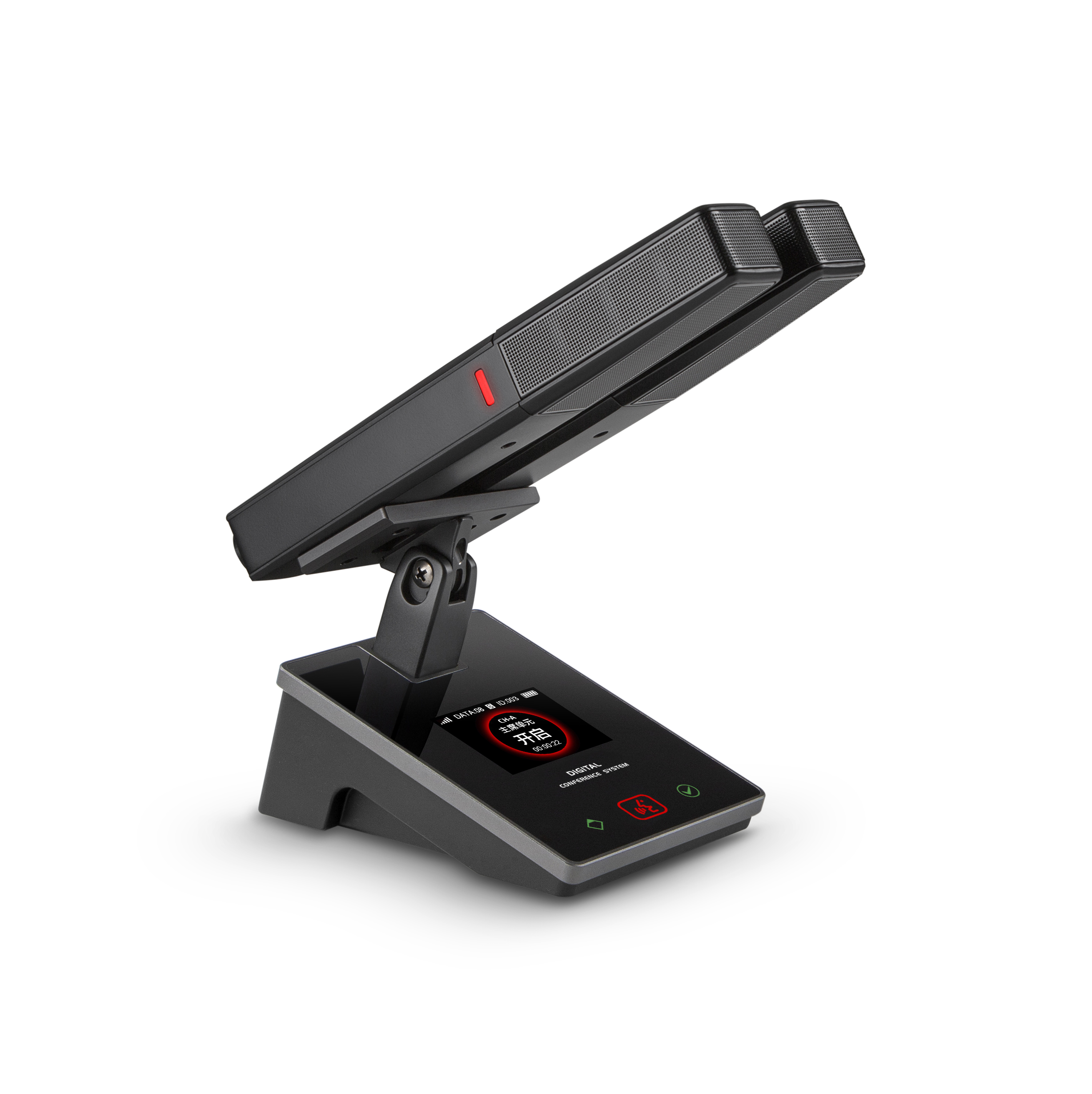

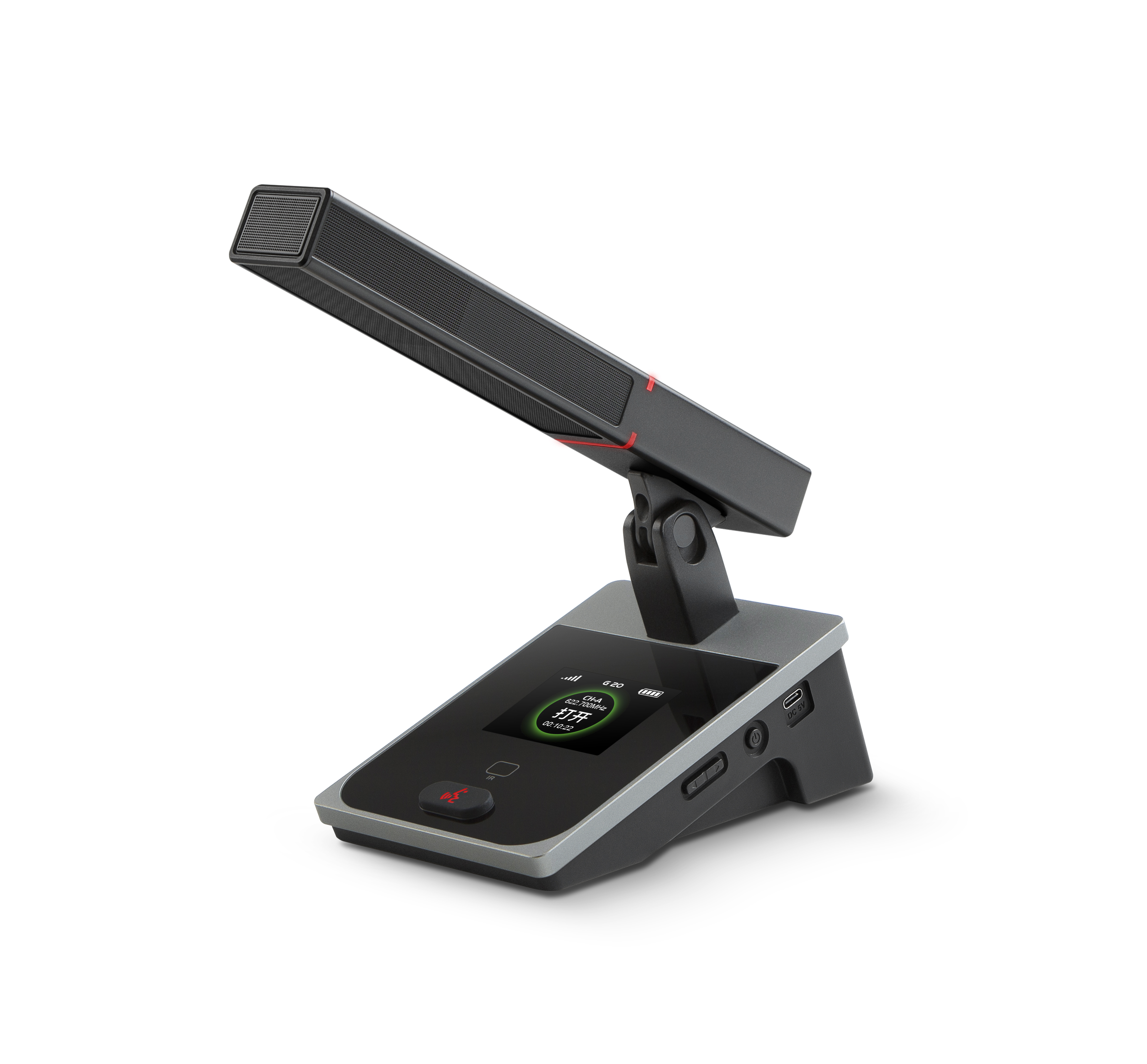

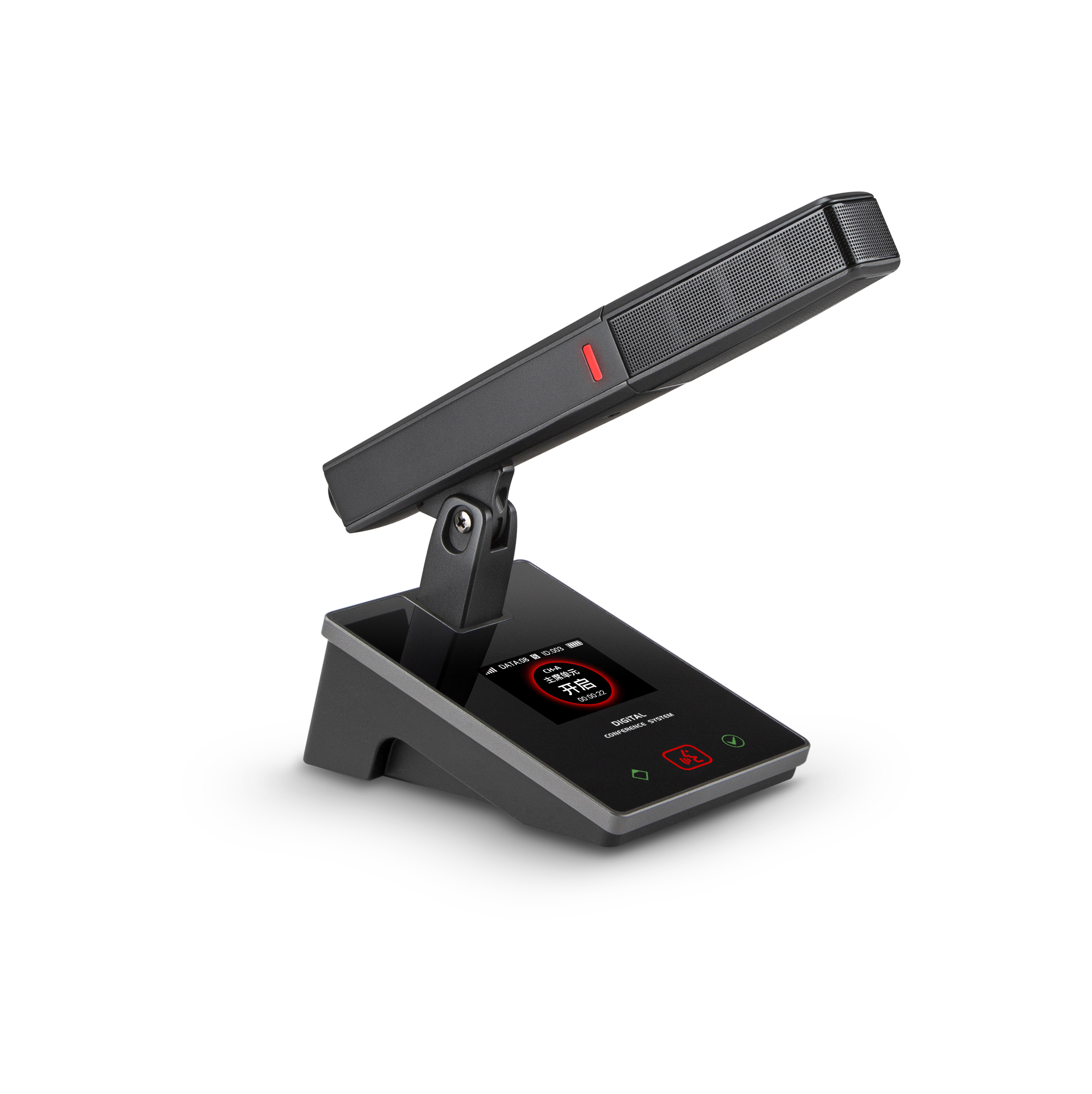

方管Square Mic（F-MG02）： 227*35*31mm

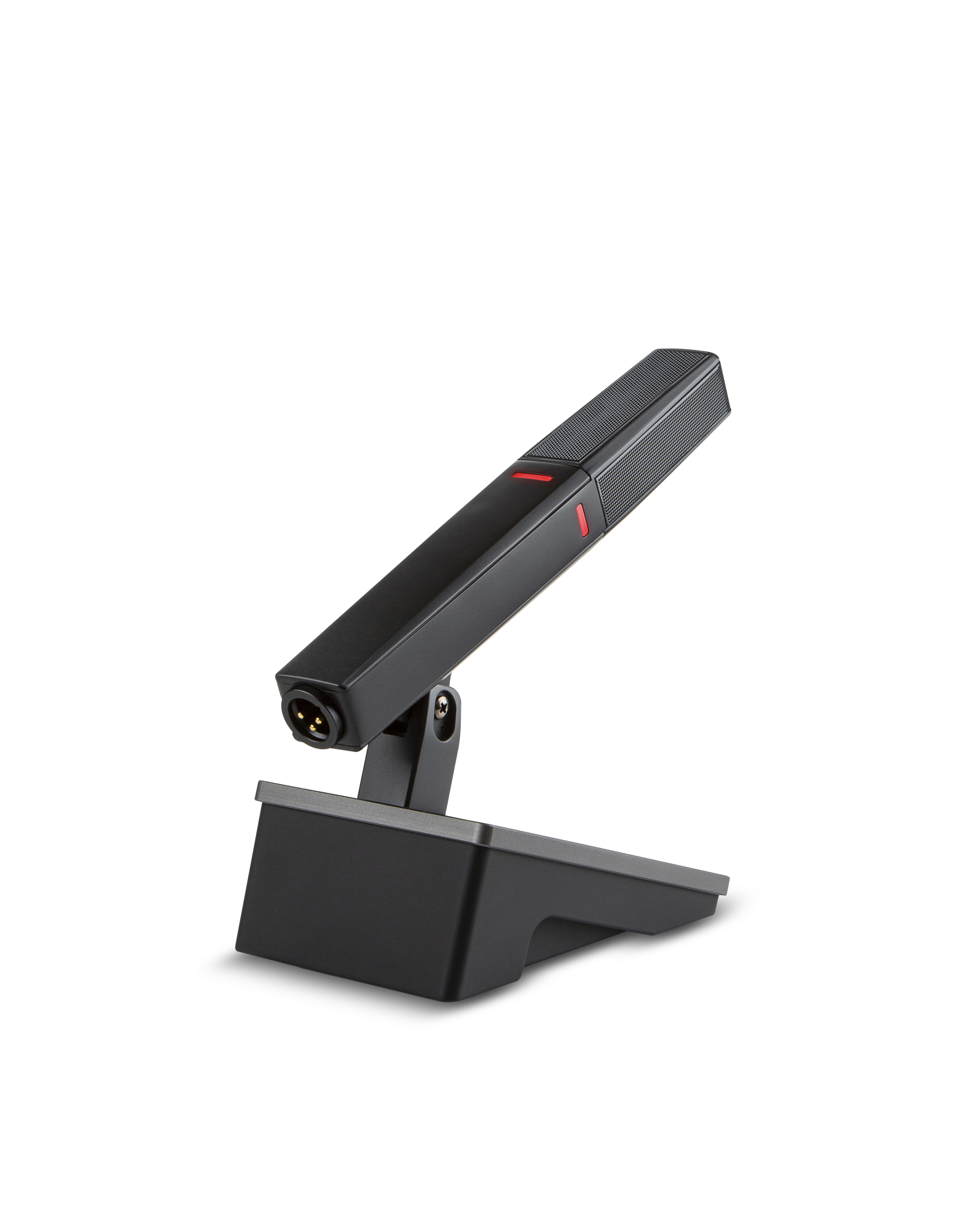

方管Square Mic（F-MG03）： 220*34.5*24mm

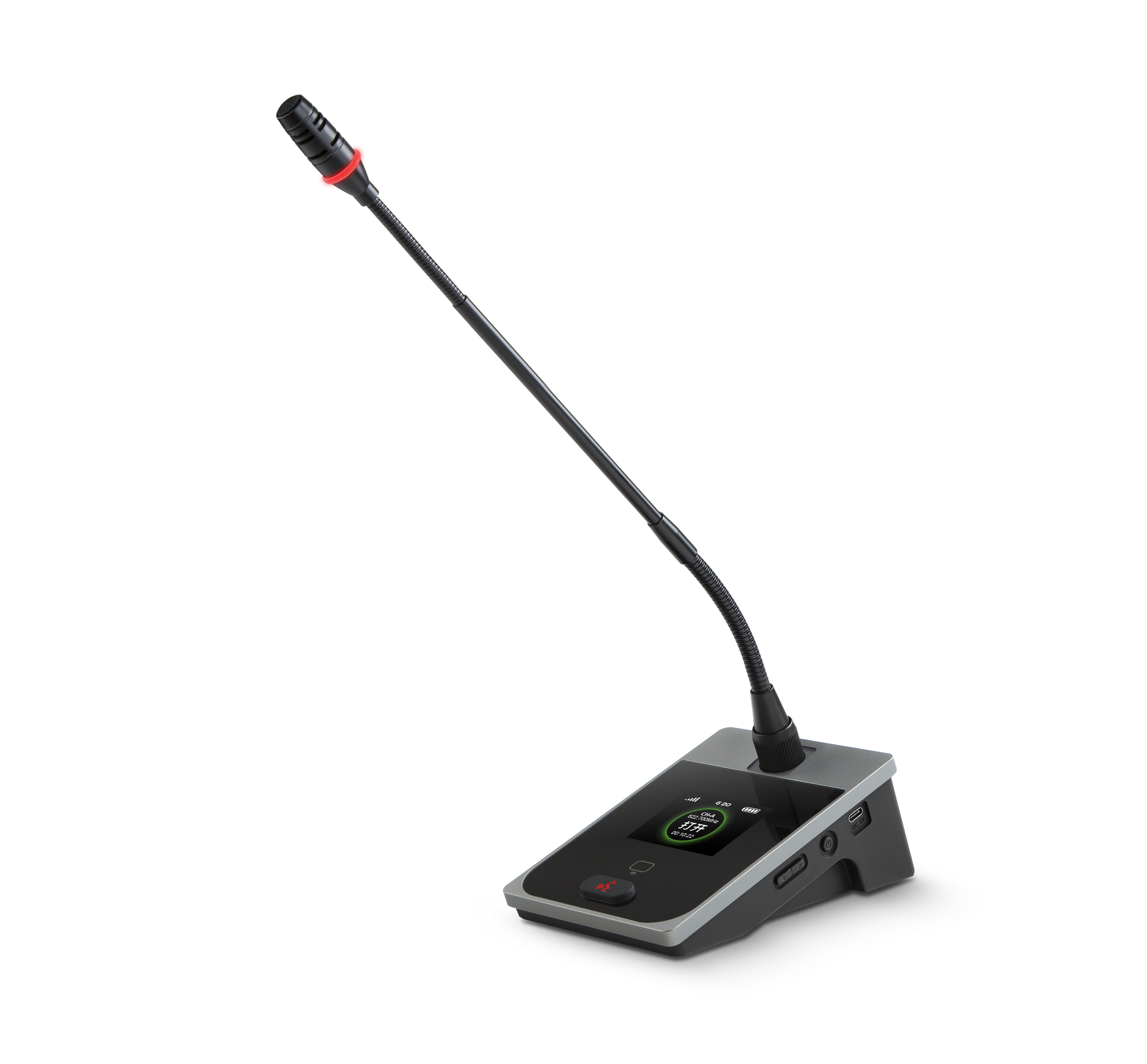

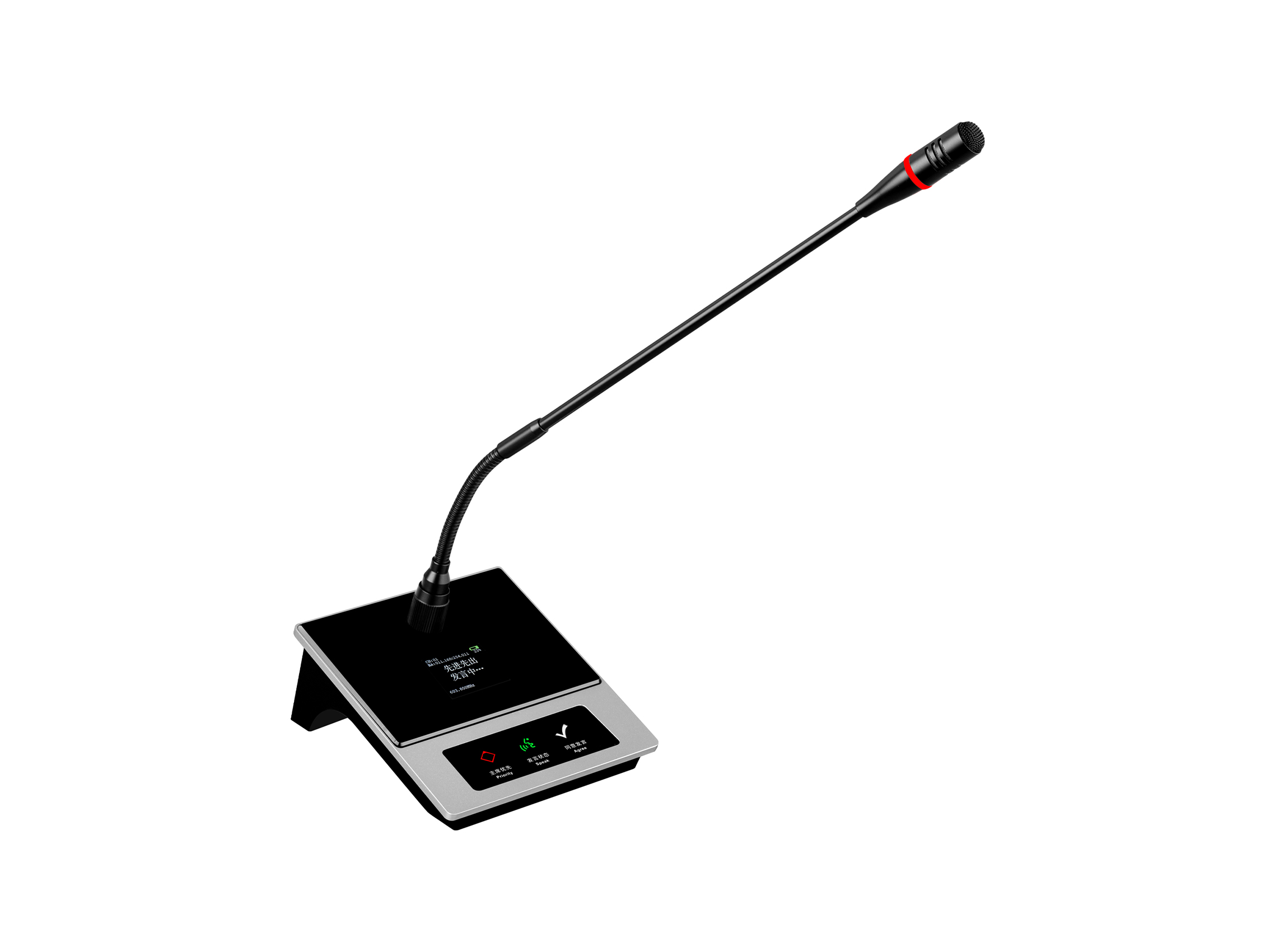

鹅颈咪管Gooseneck Mic： 420mm

重量Weight 底座Base：0.68 kg，

方管Square Mic（F-MG02）： 0.35kg

方管Square Mic（F-MG03）： 0.31kg

鹅颈咪管Gooseneck Mic： 0.07kg

音频信号Audio channel

传输方式Transmission method UHF无线方式（单向）UHF Wireless (one way)

信道数Audio channel 6

传输频段 Carrier frequency band UHF512-945MHz

解调方式Modulation method FM

灵敏度Receiving sensitivity -90dBm

最大调制量Maximum modulation 60K

辐射功率Radiant power ≦+9dBm

频率偏差Frequency deviation <0.002

控制信号Data control channel

传输方式Transmission method UHF无线方式（双向）UHF Wireless (two-way)

信道数Data channel 20

传输频段Frequency Range UHF423-436MHz

调制方式Modulation method FSK

灵敏度Receiving sensitivity -90dBm

辐射功率Transmission consumption ≦+7dBm

频率偏差Frequency deviation <0.003

数据速率Communication rate 110KBPS

工作电压Working Voltage DC 3.7V -- 4.5V

消耗功率Consumption Rating 待机Standby:≦350mW, 讲话状态Speaking:≦620mW

显示屏 Display 2.4寸320x240 IPS TFT

工作时间Operating time 8-10小时hours

工作温度Operating temperature range -9℃ --  40℃

尺寸Size（L×W×H） 底座Base：101.7*148*56.5mm，

方管Square Mic（F-MG02）： 227*35*31mm

方管Square Mic（F-MG03）： 220*34.5*24mm

鹅颈咪管Gooseneck Mic： 420mm

重量Weight 底座Base：0.68 kg，

方管Square Mic（F-MG02）： 0.35kg

方管Square Mic（F-MG03）： 0.31kg

鹅颈咪管Gooseneck Mic： 0.07kg

音频信号Audio channel

传输方式Transmission method UHF无线方式（单向）UHF Wireless (one way)

信道数Audio channel 6

传输频段 Carrier frequency band UHF512-945MHz

解调方式Modulation method FM

灵敏度Receiving sensitivity -90dBm

最大调制量Maximum modulation 60K

辐射功率Radiant power ≦+9dBm

频率偏差Frequency deviation <0.002

控制信号Data control channel

传输方式Transmission method UHF无线方式（双向）UHF Wireless (two-way)

信道数Data channel 20

传输频段Frequency Range UHF423-436MHz

调制方式Modulation method FSK

灵敏度Receiving sensitivity -90dBm

辐射功率Transmission consumption ≦+7dBm

频率偏差Frequency deviation <0.003

数据速率Communication rate 110KBPS

工作电压Working Voltage DC 3.7V -- 4.5V

消耗功率Consumption Rating 待机Standby:≦350mW, 讲话状态Speaking:≦620mW

显示屏 Display 2.4寸320x240 IPS TFT

工作时间Operating time 8-10小时hours

工作温度Operating temperature range -9℃ --  40℃

尺寸Size（L×W×H） 底座Base：101.7*148*56.5mm，

方管Square Mic（F-MG02）： 227*35*31mm

方管Square Mic（F-MG03）： 220*34.5*24mm

鹅颈咪管Gooseneck Mic： 420mm

重量Weight 底座Base：0.68 kg，

方管Square Mic（F-MG02）： 0.35kg

方管Square Mic（F-MG03）： 0.31kg

鹅颈咪管Gooseneck Mic： 0.07kg

音频信号Audio channel

传输方式Transmission method UHF无线方式（单向）UHF Wireless (one way)

信道数Audio channel 6

传输频段 Carrier frequency band UHF512-945MHz

解调方式Modulation method FM

灵敏度Receiving sensitivity -90dBm

最大调制量Maximum modulation 60K

辐射功率Radiant power ≦+9dBm

频率偏差Frequency deviation <0.002

控制信号Data control channel

传输方式Transmission method UHF无线方式（双向）UHF Wireless (two-way)

信道数Data channel 20

传输频段Frequency Range UHF423-436MHz

调制方式Modulation method FSK

灵敏度Receiving sensitivity -90dBm

辐射功率Transmission consumption ≦+7dBm

频率偏差Frequency deviation <0.003

数据速率Communication rate 110KBPS

工作电压Working Voltage DC 3.7V -- 4.5V

消耗功率Consumption Rating 待机Standby:≦350mW, 讲话状态Speaking:≦620mW

显示屏 Display 2.4寸320x240 IPS TFT

工作时间Operating time 8-10小时hours

工作温度Operating temperature range -9℃ --  40℃

尺寸Size（L×W×H） 底座Base：101.7*148*56.5mm，

方管Square Mic（F-MG02）： 227*35*31mm

方管Square Mic（F-MG03）： 220*34.5*24mm

鹅颈咪管Gooseneck Mic： 420mm

重量Weight 底座Base：0.68 kg，

方管Square Mic（F-MG02）： 0.35kg

方管Square Mic（F-MG03）： 0.31kg

鹅颈咪管Gooseneck Mic： 0.07kg

音频信号Audio channel

传输方式Transmission method UHF无线方式（单向）UHF Wireless (one way)

信道数Audio channel 6

传输频段 Carrier frequency band UHF512-945MHz

解调方式Modulation method FM

灵敏度Receiving sensitivity -90dBm

最大调制量Maximum modulation 60K

辐射功率Radiant power ≦+9dBm

频率偏差Frequency deviation <0.002

控制信号Data control channel

传输方式Transmission method UHF无线方式（双向）UHF Wireless (two-way)

信道数Data channel 20

传输频段Frequency Range UHF423-436MHz

调制方式Modulation method FSK

灵敏度Receiving sensitivity -90dBm

辐射功率Transmission consumption ≦+7dBm

频率偏差Frequency deviation <0.003

数据速率Communication rate 110KBPS

工作电压Working Voltage DC 3.7V -- 4.5V

消耗功率Consumption Rating 待机Standby:≦350mW, 讲话状态Speaking:≦620mW

显示屏 Display 2.4寸320x240 IPS TFT

工作时间Operating time 8-10小时hours

工作温度Operating temperature range -9℃ --  40℃

尺寸Size（L×W×H） 底座Base：101.7*148*56.5mm，

方管Square Mic（F-MG02）： 227*35*31mm

方管Square Mic（F-MG03）： 220*34.5*24mm

鹅颈咪管Gooseneck Mic： 420mm

重量Weight 底座Base：0.68 kg，

方管Square Mic（F-MG02）： 0.35kg

方管Square Mic（F-MG03）： 0.31kg

鹅颈咪管Gooseneck Mic： 0.07kg

音频信号Audio channel

传输方式Transmission method UHF无线方式（单向）UHF Wireless (one way)

信道数Audio channel 6

传输频段 Carrier frequency band UHF512-945MHz

解调方式Modulation method FM

灵敏度Receiving sensitivity -90dBm

最大调制量Maximum modulation 60K

辐射功率Radiant power ≦+9dBm

频率偏差Frequency deviation <0.002

控制信号Data control channel

传输方式Transmission method UHF无线方式（双向）UHF Wireless (two-way)

信道数Data channel 20

传输频段Frequency Range UHF423-436MHz

调制方式Modulation method FSK

灵敏度Receiving sensitivity -90dBm

辐射功率Transmission consumption ≦+7dBm

频率偏差Frequency deviation <0.003

数据速率Communication rate 110KBPS

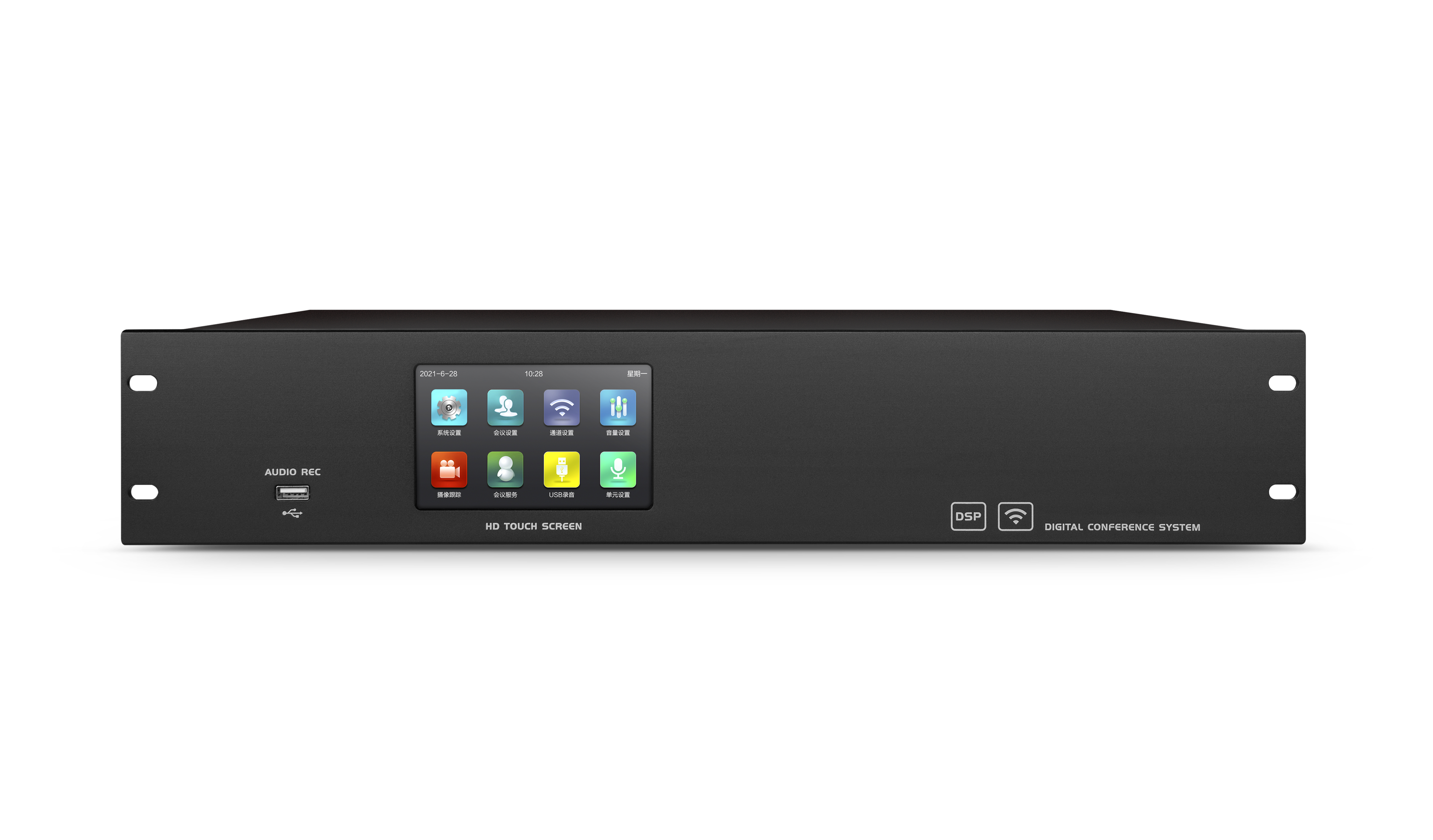

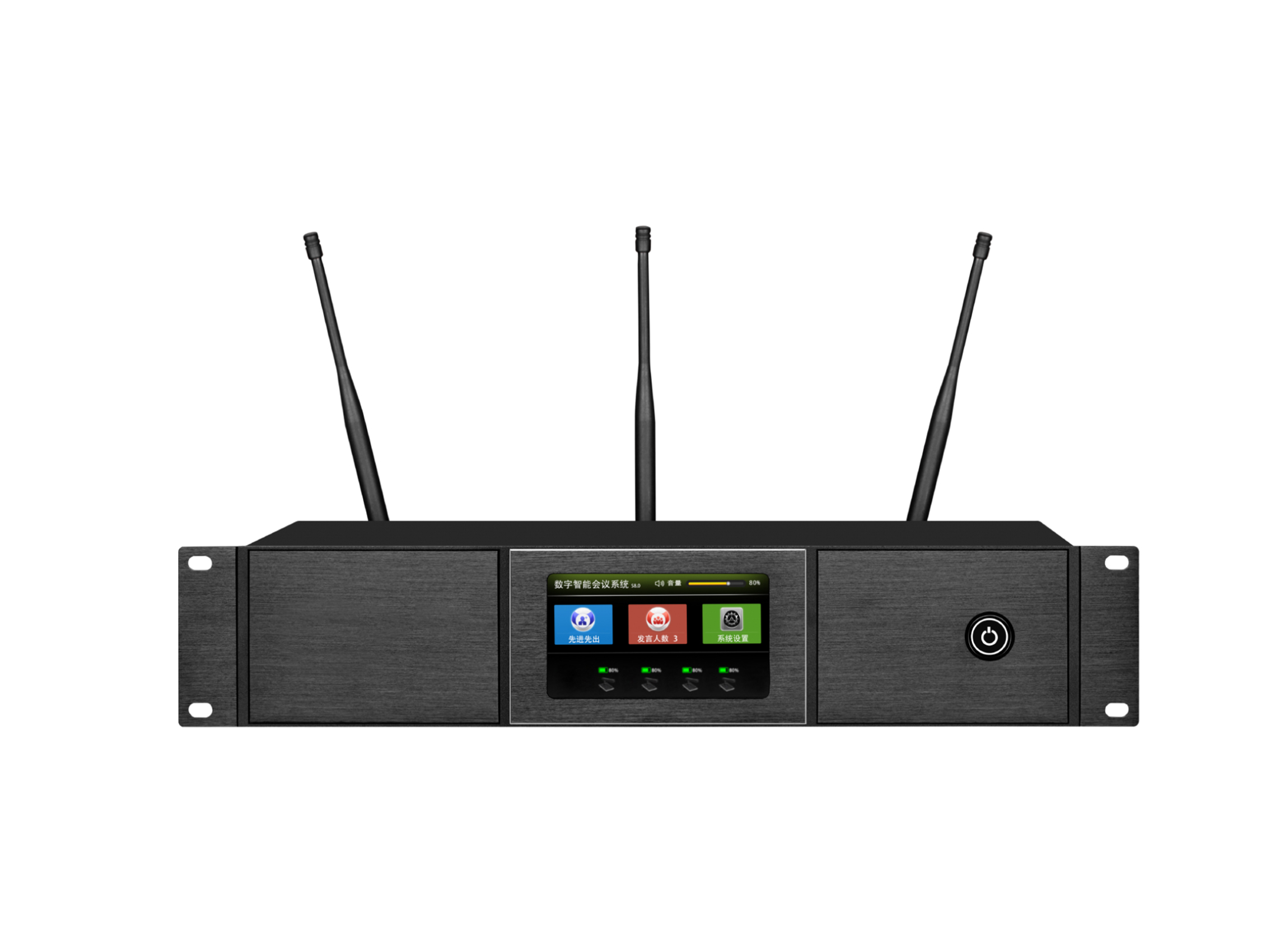

主机供电 Power supply AC110V-220V/50Hz

消耗功率Consumption Rating < 7.2W

主控机尺寸Size（L×W×H） 483mm x 326mm x 88mm

主控机重量Weight 5.5 kg

音频信号 Audio channel

传输方式Transmission method UHF无线方式（单向）UHF Wireless (one way)

信道数Audio channel 6

传输频段 Carrier frequency band UHF512-945MHz

解调方式Modulation method FM

灵敏度Receiving sensitivity -90dBm

控制信号 Data control channel

传输方式Transmission method UHF无线方式（双向）Wireless (two-way)

信道数Data channel 20

传输频段Frequency Range UHF423-436MHz

调制方式Modulation method FSK

灵敏度Receiving sensitivity -90dBm

辐射功率Transmission consumption ≦+7dBm

频率偏差Frequency deviation <0.003

数据速率Communication rate 110KBPS

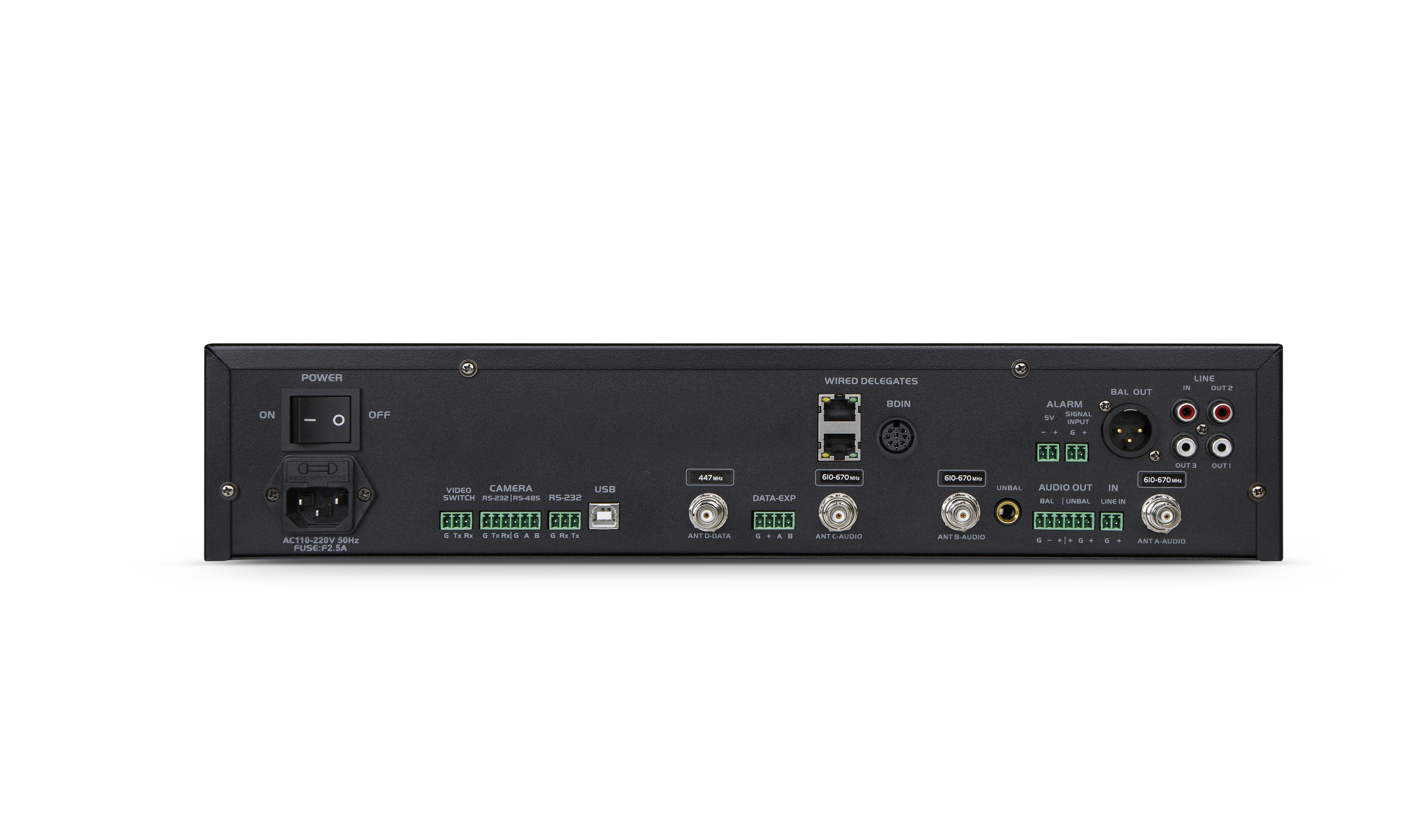

接口Interface

录音接口 Recording connector USB

音频信号接收接口 Audio signal receiving interface BNC x3

数据信号接口 Data signal interface TNC x1

有线话筒单元接口Wired Unit Input connector DIN-8 x1, RJ45 x1 (group)

数据扩展接口 Data expansion interface 4P connector

中控连接口Central controller connector RS-232（3P connector） x1

视频切换通讯接口Camera switch connector RS-232（3P connector） x1

视频接口Video connector（选配） HDMI 4x1（选配）

摄像头控制连接口 Camera control connector 6P connector

电脑接口 Computer connecting USB x1

音频输入 Audio input 2P connector（unbal）  x1

RCA（unbal） x1

2P connector（unbal）  x1（alarm device）

音频输出 Audio output 3P connector（bal）  x1

2P connector（unbal）  x1

XLR（bal） x1

6.35mm（unbal）  x1

RCA（unbal） x3

数字音频接口 Digital audio interface（选配） Dante x1（选配）

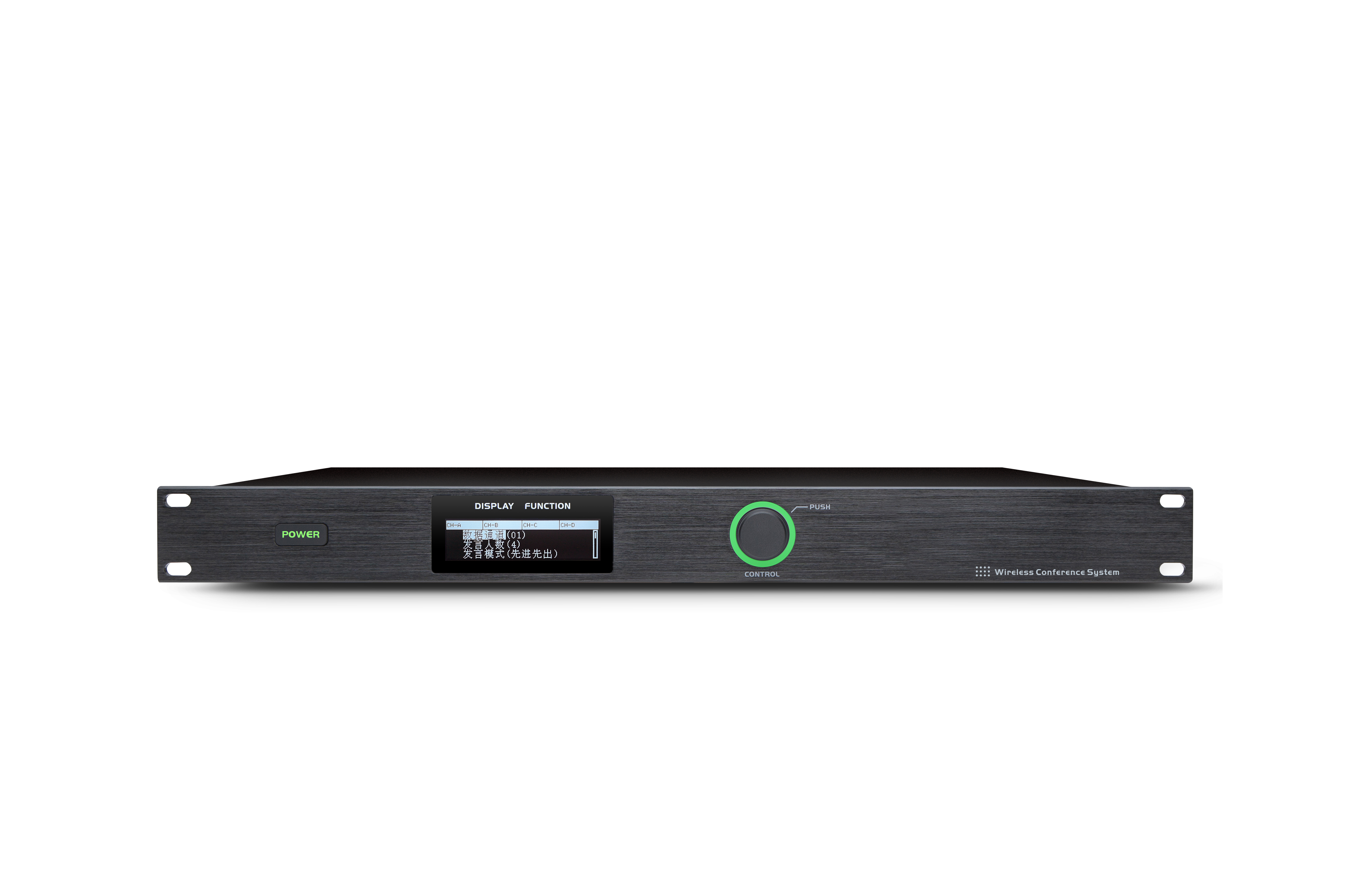

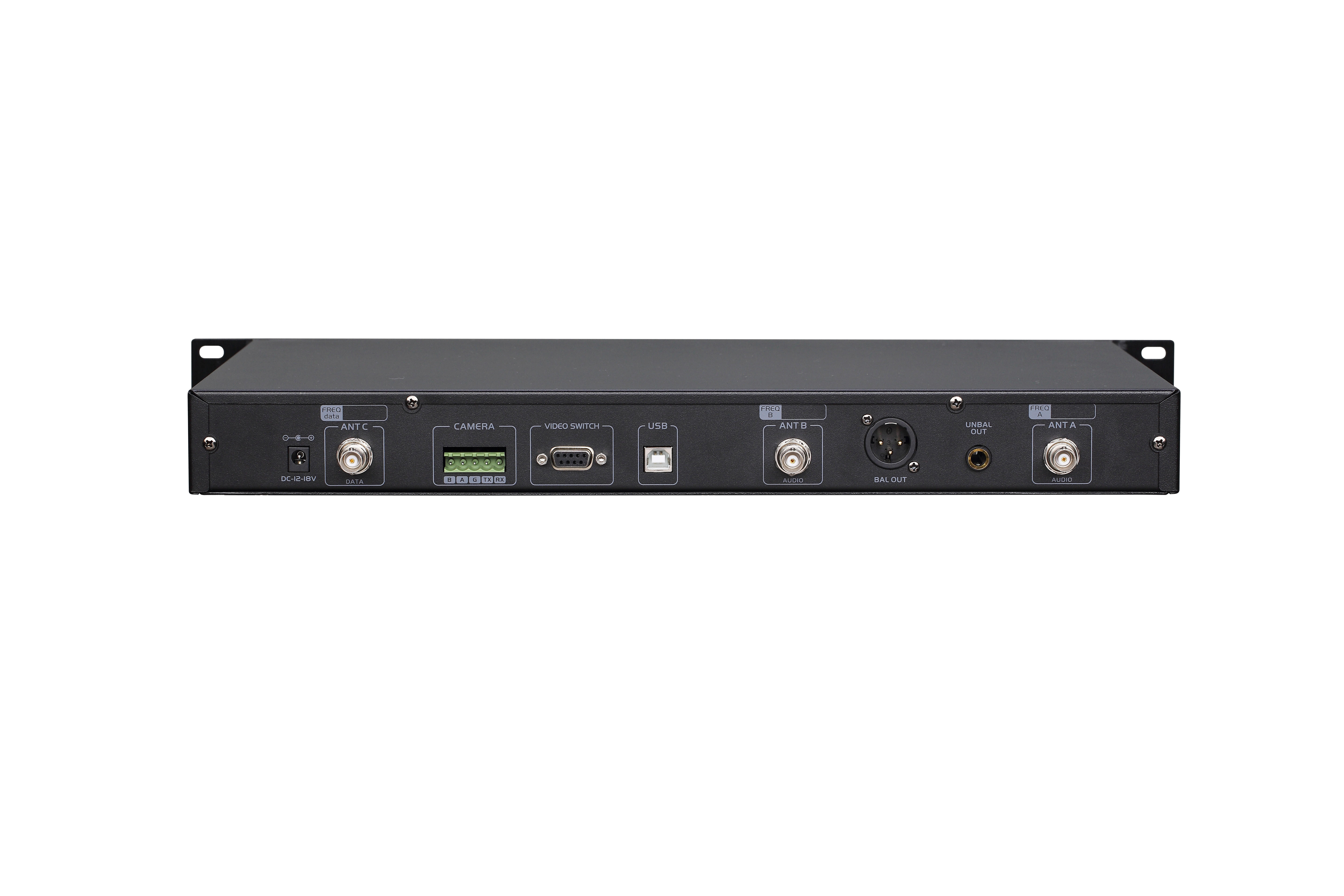

主机供电 Power supply DC12V

消耗功率Consumption Rating < 7.2W

主控机尺寸Size（L×W×H） 483mm x 266mm x 45.3mm

主控机重量Weight 3.1 kg

音频信号 Audio channel

传输方式Transmission method UHF无线方式（单向）UHF Wireless (one way)

信道数Audio channel 4

传输频段 Carrier frequency band UHF512-945MHz

解调方式Modulation method FM

灵敏度Receiving sensitivity -90dBm

控制信号 Data control channel

传输方式Transmission method UHF无线方式（双向）Wireless (two-way)

信道数Data channel 20

传输频段Frequency Range UHF423-436MHz

调制方式Modulation method FSK

灵敏度Receiving sensitivity -90dBm

辐射功率Transmission consumption ≦+7dBm

频率偏差Frequency deviation <0.003

数据速率Communication rate 110KBPS

接口Interface

录音接口 Recording connector USB

音频信号接收接口 Audio signal receiving interface BNC x2

数据信号接口 Data signal interface TNC x1

数据扩展接口 Data expansion interface 4P connector

中控连接口Central controller connector RS-232（3P connector） x1

视频切换通讯接口Camera switch connector RS-232（3P connector） x1

摄像头控制连接口 Camera control connector 6P connector

电脑接口 Computer connecting USB x1

音频输入 Audio input RCA（unbal） x1

音频输出 Audio output XLR（bal） x1

6.35mm（unbal）  x1

RCA（unbal） x3

1、采用SUBG频段数据调度技术，数字无线处理音频信号和控制信号，数模声音信号传输，高保真，信噪比高，无声音延时。使用独有的新型防啸叫单指向高灵敏度电容咪芯，使会议声音几近完美

2、主控机采用全金属结构设计，庄重大方；列席单元采用工程塑料材质加上新颖的外型设计，内置天线，美观得体。

3、针对会议应用独立研发的数据通信算法，使信号范围内，系统响应速度不受列席单元多少影响。用户可灵活增减列席单元。出厂默认的系统列席单元容量为≦255个(含1主席)、支持发言人数1-4人。

4、支持远程换频功能，实现远距离单元和主机控机频率同时换频。

5、超低功耗，列席单元大于8小时的连续发言时间和大于20小时的待机时间；5号普通电池或厂家原配镍氢电池均可使用。配套的智能充电器，有效保护电池，延长电池使用寿命和确保安全。

6、大屏幕LCD显示。分级菜单设计，使操作简明方便。且有诸多如电量显示和欠压警告，频率信道和信号指示等功能

7、音频信道和控制信道皆采用无线方式传送，无需铺设电缆，信号覆盖范园内可任意移动，使会场布置便捷灵活。

8、支持2种发言模式设置：先进先出模式和无代表模式（主席模式）

9、消耗功率: <7W　

10、工作温度: -10℃ -- 4℃

11、音频信道：　　　　　　　　　　　　

12、通信方式:UHF无线

13、频率范围:（500MHz---950MHz）可供选择

14、解调方式：Digitaltransfer

15、接受灵敏度--100dBm           　                                                                                                                                                                                                         控制信道:　　　　　　　　　　　　　　

16、通信方式：UHF无线双向

17、频率范围：500MHz-950MHz

18、调制方式：FSK

19、接收灵敏度：-100dBm　　　　

20、辐射功率：≦+6dBm

21、频率偏差：<0.002

22、数据速率：100KBPS

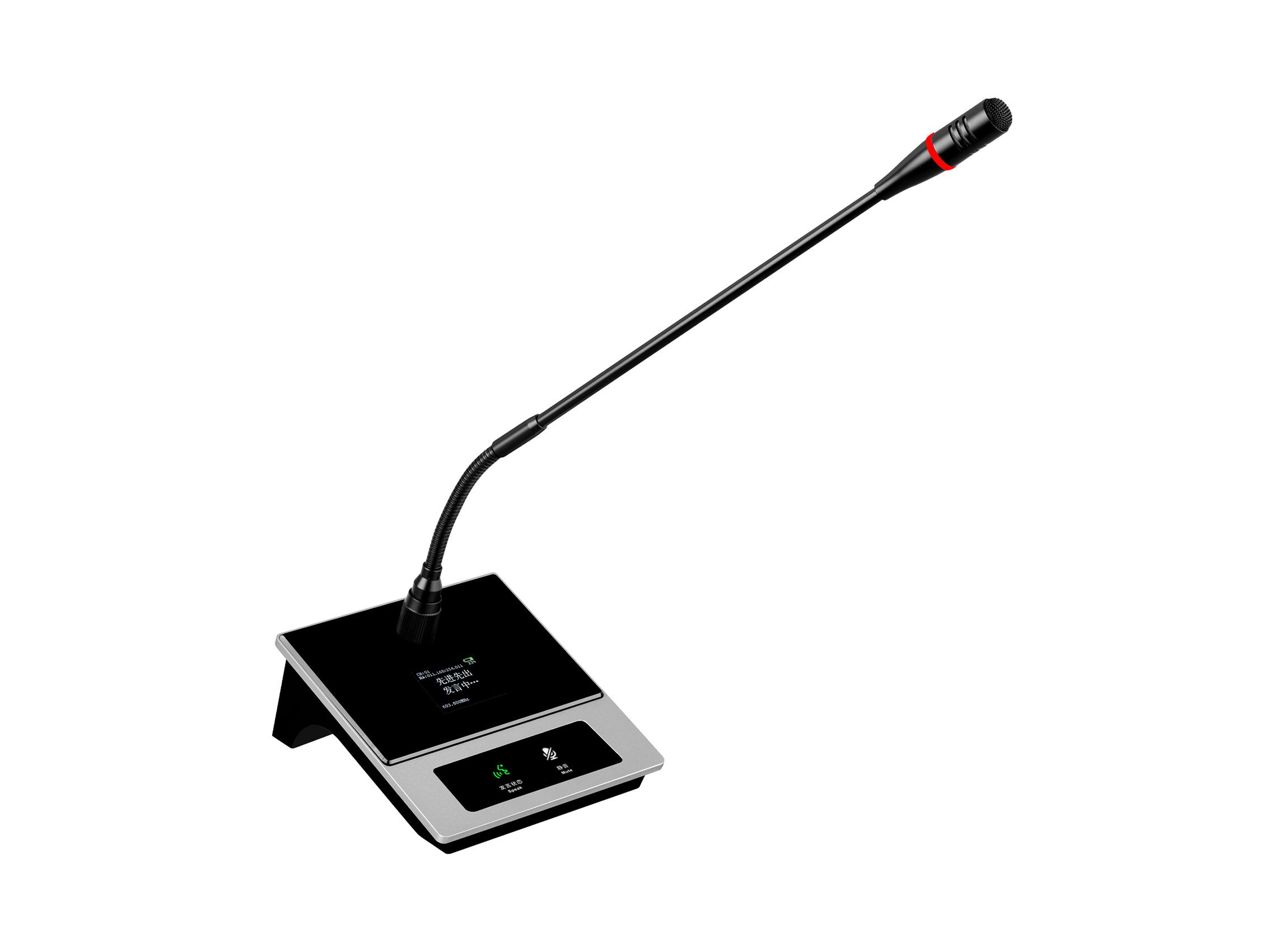

1、话筒采用电容式高保真咪头设计，拾音距离远，灵敏度高，失真小，声音更清晰

2、自带12864显示屏，直观显示，便于用户实时了解设备工作状态和电量

3、支持显示发言时间，代表可根据需求参考时间，调整发言速度

4、在连接主机的情况下，单元增益可调节，增益由主机统一修改

5、信号覆盖范围：室内半径60米

6、音频总增益：≦20dB

7、信噪比:>85dB

8、音频总谐波失真：≦0.8%

9、音频信道:

10、通信方式:UHF

11、频率范围：（500MHz---950MHz可供选择）

12、最大调制量：60K

13、辐射功率：≦+9dBm

14、频率偏差：<0.002

15、参考讲话距离:10cm--40cm

16、话筒杆长度:42CM(可订制)

1、话筒采用电容式高保真咪头设计，拾音距离远，灵敏度高，失真小，声音更清晰

2、自带12864显示屏，直观显示，便于用户实时了解设备工作状态和电量

3、支持显示发言时间，代表可根据需求参考时间，调整发言速度

4、在连接主机的情况下，单元增益可调节，增益由主机统一修改

5、信号覆盖范围：室内半径60米

6、音频总增益：≦20dB

7、信噪比:>85dB

8、音频总谐波失真：≦0.8%

9、音频信道:

10、通信方式:UHF

11、频率范围：（500MHz---950MHz可供选择）

12、最大调制量：60K

13、辐射功率：≦+9dBm

14、频率偏差：<0.002

15、参考讲话距离:10cm--40cm

16、话筒杆长度:42CM(可订制)
