高清视频终端_录播-远程-预约会议

定制版

1.采用分体式结构，内置硬件视频处理单元，采用国产嵌入式Linux和Android 12双操作系统设计，支持国产嵌入式Linux系统与安卓系统互相切换。

2.支持ITU-T H.323、SIP标准协议，具有良好的兼容性；支持H.239、BFCP双流协议，主辅流皆可达到≥4K60；同时主辅屏均可输出≥4K60分辨率信号。

3.支持H.261、H.263、H.263+、H.264、H.264 HP、H.265视频编解码协议，支持G.711、G.722、G.722.1、G.722.1C、OPUS音频编解码协议，音质可达≥48KHz。

4.终端采用B/S管理架构，可通过访问浏览器登陆web远程进行管理，支持中英文切换；并且终端web页面支持实时回显会议画面，以及会议声音可播放。

5.支持会议中设置辅流全屏显示或合成显示；支持将≥2路主流画面合成一路传给远端，画面布局可选；以及辅流接口支持即插即发功能，并支持遥控器一键辅流发送或结束、画面布局切换。

6.具备≥1个USB2.0接口和≥1个USB3.0接口，支持接入USB存储设备；支持会议录制功能，可以直接录制会议过程中的视频和音频；以及支持通过USB存储设备进行程序升级、抓取数据包。

7.具备≥4路音频输入接口，≥2路音频输出接口，以及具备≥3路高清视频输入接口、≥2路高清视频输出接口。

8.支持IP网络丢包时修复机制，≥30%网络丢包时，声音清晰连续，视频清晰流畅，无卡顿、无马赛克；≥80%网络丢包时，声音清晰流畅，可准确理解。

9.支持IPV4和IPV6协议，支持NAT穿越，具备跨越路由器及防火墙的能力，保证系统安全。在H.323协议下，支持H.235信令加密；在SIP协议下，支持TLS、SRTP加密；媒体流支持AES128/256、SM3、SM4国密算法，保证会议安全。

10.支持设备的上电启动和风扇开关的电源管理，可配置设备是否上电自启动和启用风扇。

11.终端内置电子白板、电子投票、文件共享等数据会议功能，并具备横幅功能，可在终端画面上添加横幅，并可设置是否启用横幅及横幅的字体大小、字体颜色、背景颜色。

12.具备辅流批注功能，发送辅流和接收辅流时都可在辅流画面上进行实时批注；可设置三种不同粗细的画笔，设置五种画笔颜色，设置圆形、方形、箭头、线条等批注图形；发送辅流时可设置是否开放批注权限给与会成员共同批注。

13.具备web交互电子白板功能，可在终端控制web上进行电子白板操作，可设置三种不同粗细的画笔，设置十种画笔颜色，设置圆形、方形、箭头、线条等批注图形；设置纯色背景或图片背景；web操作电子白板时，终端输出画面同步跟随显示电子白板内容；可设置电子白板同屏推送，其他入会终端观看同一白板内容。电子白板支持分页，可支持5页。

14.具备AI实时语音转写功能，无需额外配置融合语音转写系统，终端即可对会议中的音频实时转写成字幕输出到显示器上显示，可同时显示会议实时字幕和翻译字幕，也可单独显示，支持中英文转写；并可设置字幕背景色、字体颜色、背景透明度、字体类型、字体大小。

15.具备AI同声传译功能，无需额外配置其他设备，终端即可将远端传输过来的音频进行翻译后播放，支持支持中英翻译，并且播放倍数、音色可选。

16.在Android系统下，设备应用商城中提供腾讯会议Rooms、钉钉、ZOOM、Microsoft Teams等主流视频会议软件下载，以及可通过设备查看表格、文档等资料。

常规选配摄像机参数

1.高清摄像机具备≥20倍光学变倍镜头，并支持≥16倍数字变焦；采用1/2.8英寸、≥207万有效像素的高品质HD CMOS传感器。

2.镜头焦距f4.42mm ~ 88.5mm, 光圈系数F1.8 ~ F2.8 。

3.支持1080P60，1080P59.94，1080P50，1080I60，1080I59.94，1080I50，1080P30，1080P29.97，1080P25，720P60，720P59.94，720P50分辨率，支持输出帧率≥60帧/秒。

4.支持HDMI、SDI、USB、网络四路视频同时输出。

5.支持RS232和RS485串口，可对摄像机进行控制；支持预置位数量≥255个，预置位精度：≤0.1°。

6.水平视场角：60.7°～3.36°；支持水平转动范围：-170°～+170°，垂直转动范围：-30°～+90°，水平转动速度范围：水平：1.7° ~ 100°/s，俯仰：1.7° ~ 69.9°/s。

7.支持先进的2D、3D降噪技术。

8.内置AI技术和行人重识别技术，实现自动识别目标人形并跟踪、自动框选功能。

9.支持AAC音频编码，音质更佳，带宽占用更小。

10.支持PoE供电。

11.具备≥1路HDMI输出接口、≥1路3G-SDI输出接口、≥1路USB3.0输出接口，具备≥1路3.5mm音频输入接口和≥1路3.5mm音频输出接口。

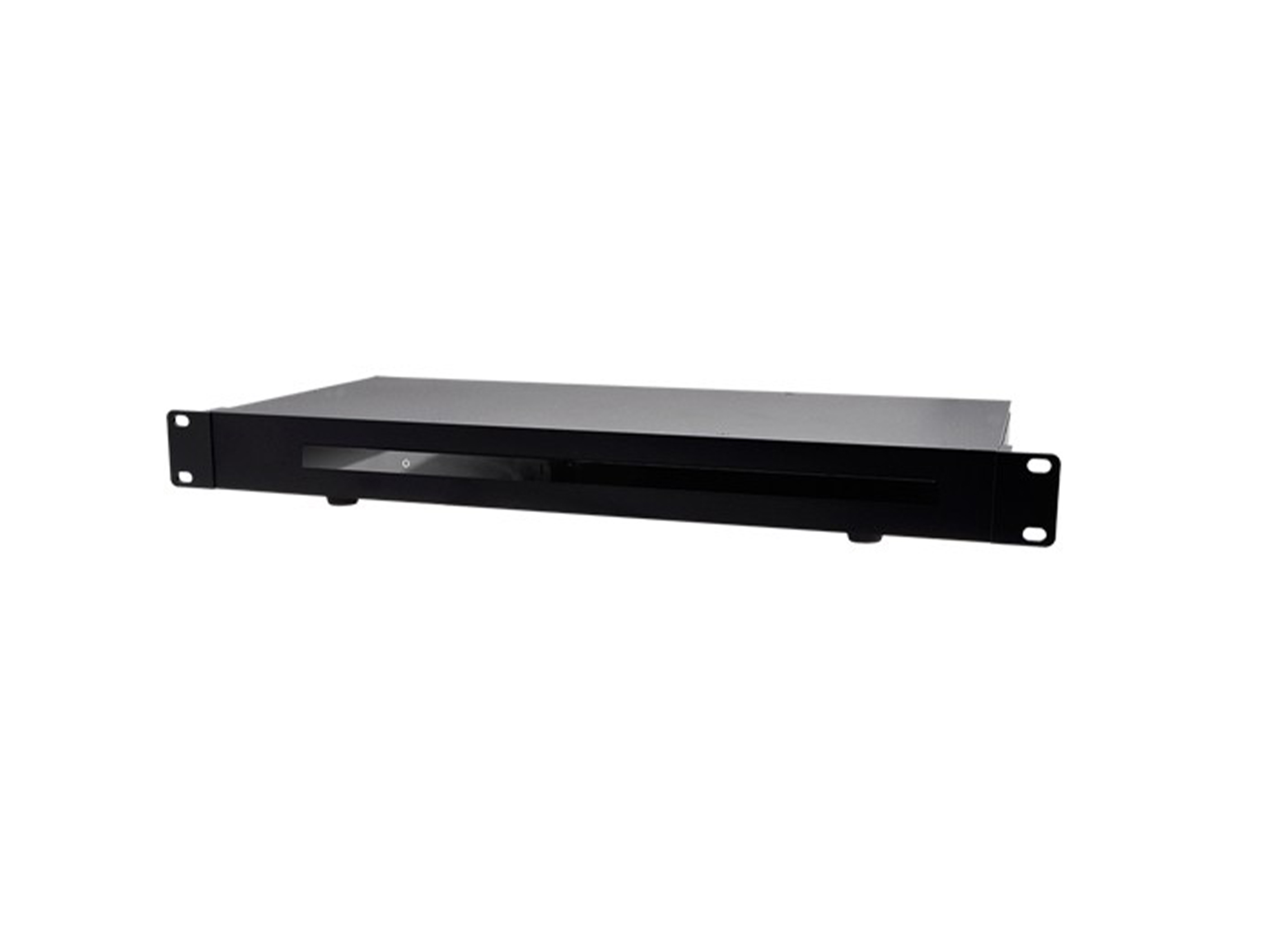

CT-C9S 标准化视频会议终端

CT-C9S

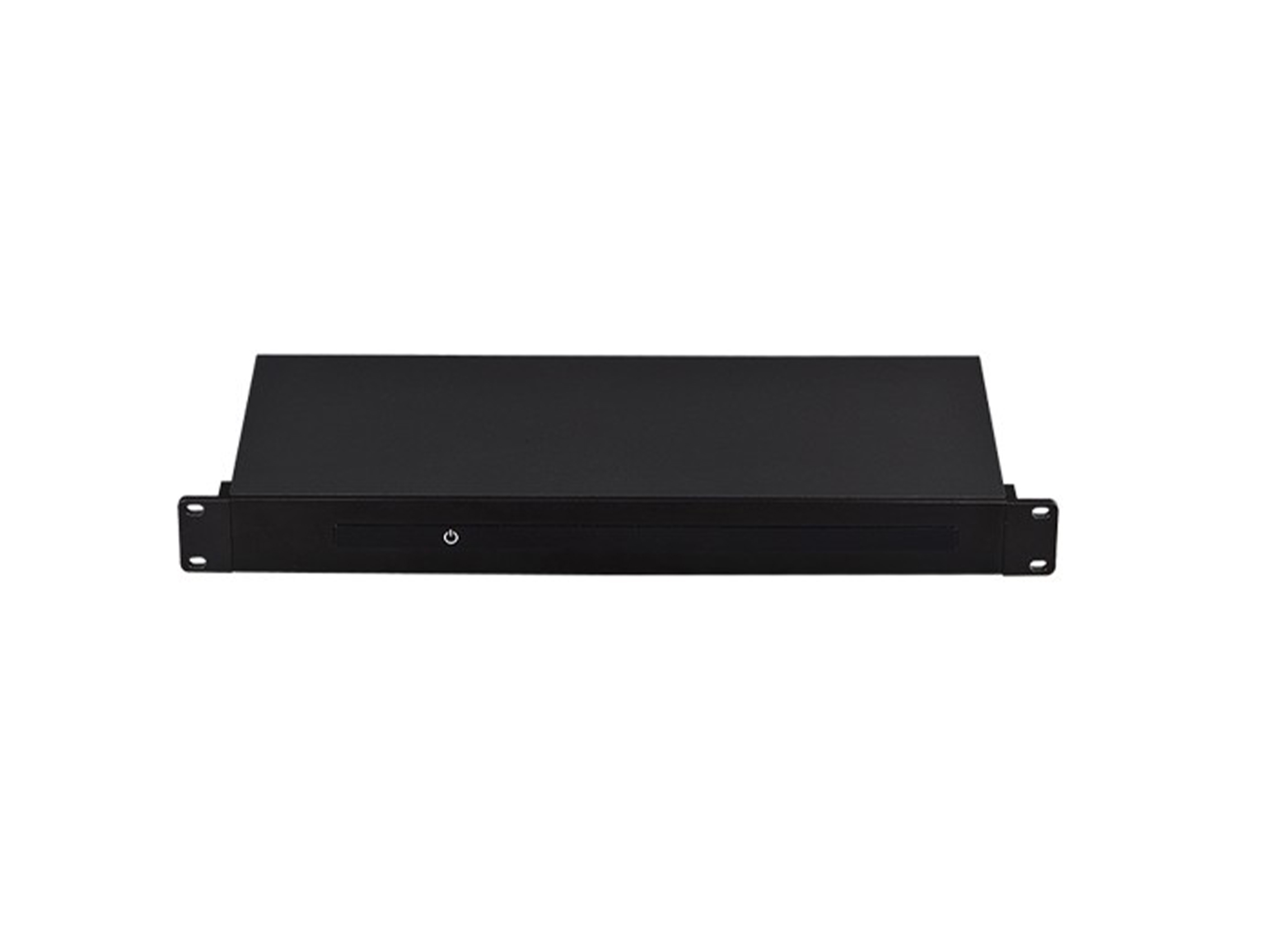

CT-C9S 1U 高清视频会议终端

CT-C9S 1U

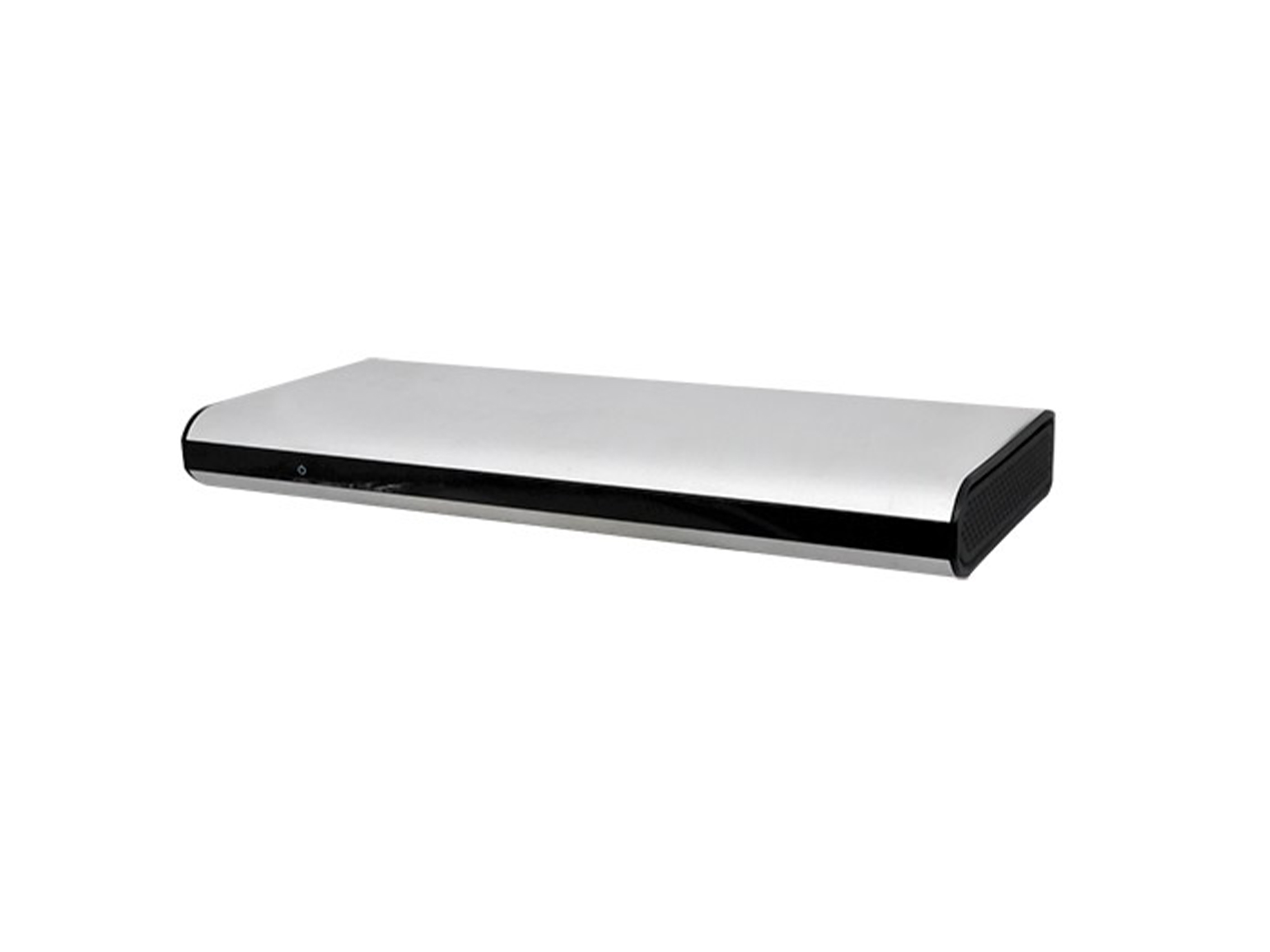

CT-C10 可带MCU的高清视频会议终端

CT-C10

CT-C9 一体化视频会议终端（集成了摄像机）

CT-C9

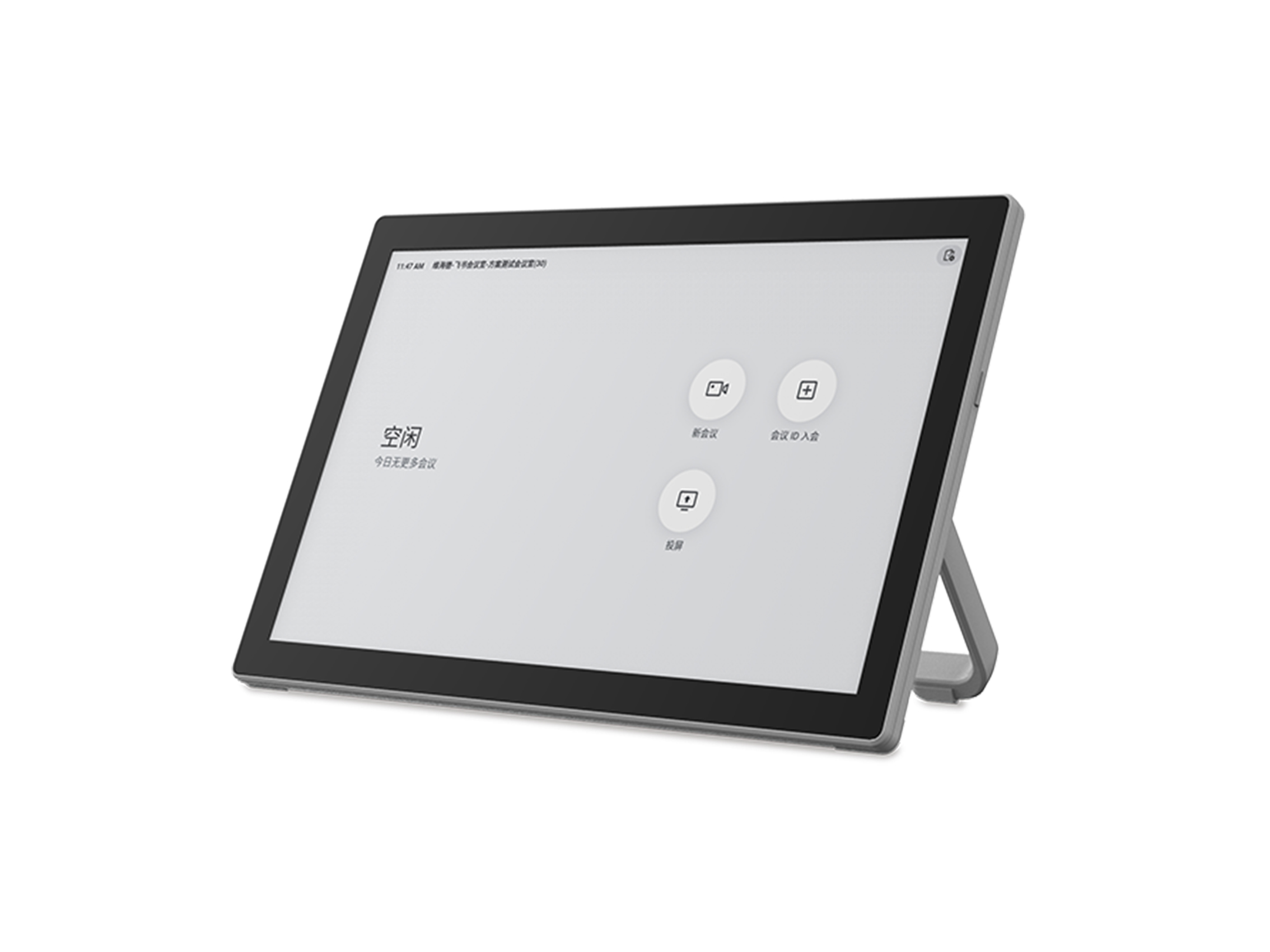

CT-P100 会议室控制器

CT-P100

多媒体框架：ITU-T H.323, IETF SIP；

视频编解码：H.264, H.264 HP；

双流协议：ITU-T H.239, BFCP；

音频输入：1 x 3.5mm线性输入, 1 x 3.5mm麦克风输入；

音频输出：1 x 3.5mm线性输出, 1 x HDMI音频输出；

视频输入：1 x HDMI，1 x DVI-I (HDMI, VGA/YPbPr)；

视频输出：2 x HDMI；

USB：2 x USB2.0 (支持USB闪存盘，USB麦克风等)；

网络：1 x RJ45: 10/100 Base-T；

音频编解码：G.711, G.722, G.722.1*, G.722.1C*, AAC-LD, G.726, SILK；

其他：H.221, H.224, H.225, H.235, H.241, H.245, H.281, H.350, H.460, T.140, DTMF；

网络传输：TCP/IP, DHCP, SSH, HTTP, HTTPS with SSL/TLS, RTP, RTCP, RFC3261, RFC3264, RFC2190, RFC3407, RFC2833, RFC4585(RTP/AVPF), SNTP, ARP；

支持标准SIP、H.323协议，兼容业界主流标准终端和网络侧设备。

支持最新H.264 HP编码标准，相比上一代压缩标准可节省约50%带宽。

支持H.460防火墙穿越技术，解决公私网的安全连接。支持H.235，SRTP协议和AES-128等加密算法，全方位保障通讯安全。

支持1080P全高清，支持多路（HDMI + DVI-I：HDMI、VGA/YPbPr）高清视频输入，2路（HDMI）高清视频输出。

全开放API，支持第三方应用的开发，易于客户二次开发实现定制需求。

内置MCU（可选），最大可支持1+3端高清视频会议，满足中小企业对视频会议的低成本、维护简单等需求。

支持内置VPN（服务器端/客户端），无需专网也可享受专网体验。

红外透传：终端支持串口接收红外信号，配合指定型号摄像机工作时，可透过摄像机来接收红外遥控信号，即将会议终端隐藏在后端，亦可满足所有终端控制。多媒体框架：ITU-T H.323, IETF SIP；

视频编解码：H.264, H.264 HP；

音频编解码：G.711, G.722, G.722.1*, G.722.1C*, AAC-LD, G.726, SILK；

多媒体框架协议： ITU-T H.323, IETF SIP

视频编解码协议： H.261, H.263, H.263+, H.263++, H.264, H.264 High Profile

音频编解码协议： G.711, G.722, G.722.1*, G.722.1C*, AAC-LD, G.726, SILK

双流协议： ITU-T H.239, BFCP

其他通信协议： H.221, H.224, H.225, H.235, H.241, H.245, H.281, H.350, H.460, T.140, DTMF

网络传输协议： TCP/IP, DHCP, SSH, HTTP, HTTPS with SSL/TLS, RTP, RTCP, RFC3261, RFC3264, RFC2190, RFC3407,

RFC2833,RFC4585(RTP/AVPF), SNTP, ARP

视频特性

活动图像分辨率：

1080p, 最低带宽1024Kpbs

720p, 最低带宽512Kbps

w448p/4SIF/4CIF, 最低带宽256Kbps

w288p/SIF/CIF, 最低带宽128Kbps

数据内容分辨率：

输入: VGA (640x480), SVGA (800x600), XGA(1024x768), WXGA(1280x768), WXGA (1280x800), 1280x960, SXGA(1280x1024), 1360x768, 1366x768, 1440x900, 1600x900, 720p(1280x720), 1080p(1920x1080)

编解码: 800x600, 1024x768, 1280x1024, 1280x720, 1920x1080

输出: 800x600, 1024x768, 1280x1024, 1280x720, 1920x1080

活动双流：双路1080p或双路720p

其他图像特性：支持PIP、POP等显示模式

音频特性

音频特性：

自动回声消除（AEC）

自动增益控制（AGC）

自动噪声抑制（ANS）

支持唇音同步

稳定安全性

网络适应性：视频前向纠错（FEC）, 丢包重传（ARQ）等

安全性管理：H.235信令和媒体流加密(AES-128, AES-256)TLS 和 SRTP ，管理员密码 SSH/HTTPS

带宽

IP 64kbps ~ 8Mbps

接口

音频输入接口： 1 x 3.5mm线性输入, 1 x 3.5mm麦克风输入， 1 x RJ45麦克风输入

音频输出接口: 1 x 3.5mm线性输出, 1 x HDMI音频输出

视频输入接口: 1 x HDMI，1 x DVI-I (HDMI, VGA/YPbPr)

视频输出接口： 2 x HDMI

USB接口： 2 x USB2.0 (支持USB闪存盘，USB麦克风等)

网络接口： 1 x RJ45: 10/100 Base-T

一般特性

尺寸： 348 * 148 * 37(mm)

电气特性：

工作电压：AC 100V ~ 240V, DC 12V

工作频率：50Hz/60Hz

最大功耗：20W

一体化集成设计，摄像机+终端集成为单台设备。支持外接麦克风，体积小巧，易于安装部署。

内置摄像机采用72.5°高品质超广焦镜头，光学变焦达到12倍。支持标准SIP、H.323协议，兼容业界主流标准终端和网络侧设备。

支持最新H.264 HP编码标准，相比上一代压缩标准可节省约50%带宽。

支持H.460防火墙穿越技术，解决公私网的安全连接。支持H.235，SRTP协议和AES-128等加密算法，全方位保障通讯安全。

支持1080P全高清，除支持内置高清摄像机输入之外还支持DVI-I（兼容：HDMI、VGA/YPbPr）视频输入。支持2路（HDMI）高清视频输出。

全开放API，支持第三方应用的开发，易于客户二次开发实现定制需求。

支持内置VPN（服务器端/客户端），无需专网也可享受专网体验。

内置MCU（可选），最大可支持1+3端高清视频会议，满足中小企业对视频会议的低成本、维护简单等需求。

操作系统 Android 8.1

处理器（CPU）四核Cortex-A35架构，主频1.2GHz

图像处理器（GPU） ARM G31-2EE,支持OpenGL ES1.1/2.0/3.2

存储器 2G RAM+8GB ROM

视频编解码 Encoder:H.264@1080P30

Decoder:H.264/H.265/VP8 1080P@60fps

WIFI标准 IEEE802.11a/b/g/n/ac,WPA,WPA2

BT BT 5.0

触摸屏 10.1英寸IPS触控屏，支持10点触控

分辨率：1280x800

可视角度：170度

接口

USB接口 1 x USB2.0 Type-C

网络接口 1 x RJ45: 10/100 Base-T

1 x WiFi

一般特性

单台尺寸 243*164*33mm

单台包装箱尺寸 296*247*84

总包大装箱尺寸 595*495*250

每箱数量 4

净重 1137.7g

电池 4900mAH

喇叭 1* 1.5W

麦克风拾音2M

环境要求 • 温度：0°C ~ 40°C (工作状态), -40°C ~ 70°C (非工作状态)

• 相对湿度：10% ~ 80% (工作状态), 0% ~ 95% (非工作状态)

• 周围噪音：小于46dBA SPL
