固态系列视频矩阵

支持4-8 HDMI信号输入输出有缝/无缝矩阵切换。
1920*1080@60Hz/4096*2160@30Hz分辨率。
支持 EDID 管理，现场可通过串口软件更改EDID数据。
前置可编辑的1.8英寸LCD显示屏，配合控制按键，可手动控制。

固态系列视频矩阵

1.支持4-8 HDMI信号输入输出矩阵切换(可选配无缝系列）；

2.最高支持1920*1080@60Hz/4096*2160@30Hz分辨率；

3.兼容 HDMI1.4 的标准，HDCP1.3 协议, DVI1.0 协议，支持蓝光DVD；

4.支持 EDID 管理，现场可通过串口软件更改EDID数据；

5.具有RS-232控制接口，可接入中控系统控制、同品牌的嵌入式触摸屏控制或Windows平台控制软件控制；

6.可选配红外、网口控制信号切换功能；

7.选配内置网口中控模块，可提供APP，实现iOS、安卓平板及手机的无线WiFi控制；

8.支持独立调节4级输出放大增益功能，解决信号衰减或画面发白问题；

9.前置可编辑的1.8英寸LCD显示屏，配合控制按键，可手动控制；

10.采用HDCP兼容高带宽数字内容保护技术，确保有内容保护的媒体能正常显示与其它HDCP兼容设备的使用；

11.具有掉电记忆功能，带有断电现场保护功能，用于预防突发状况；

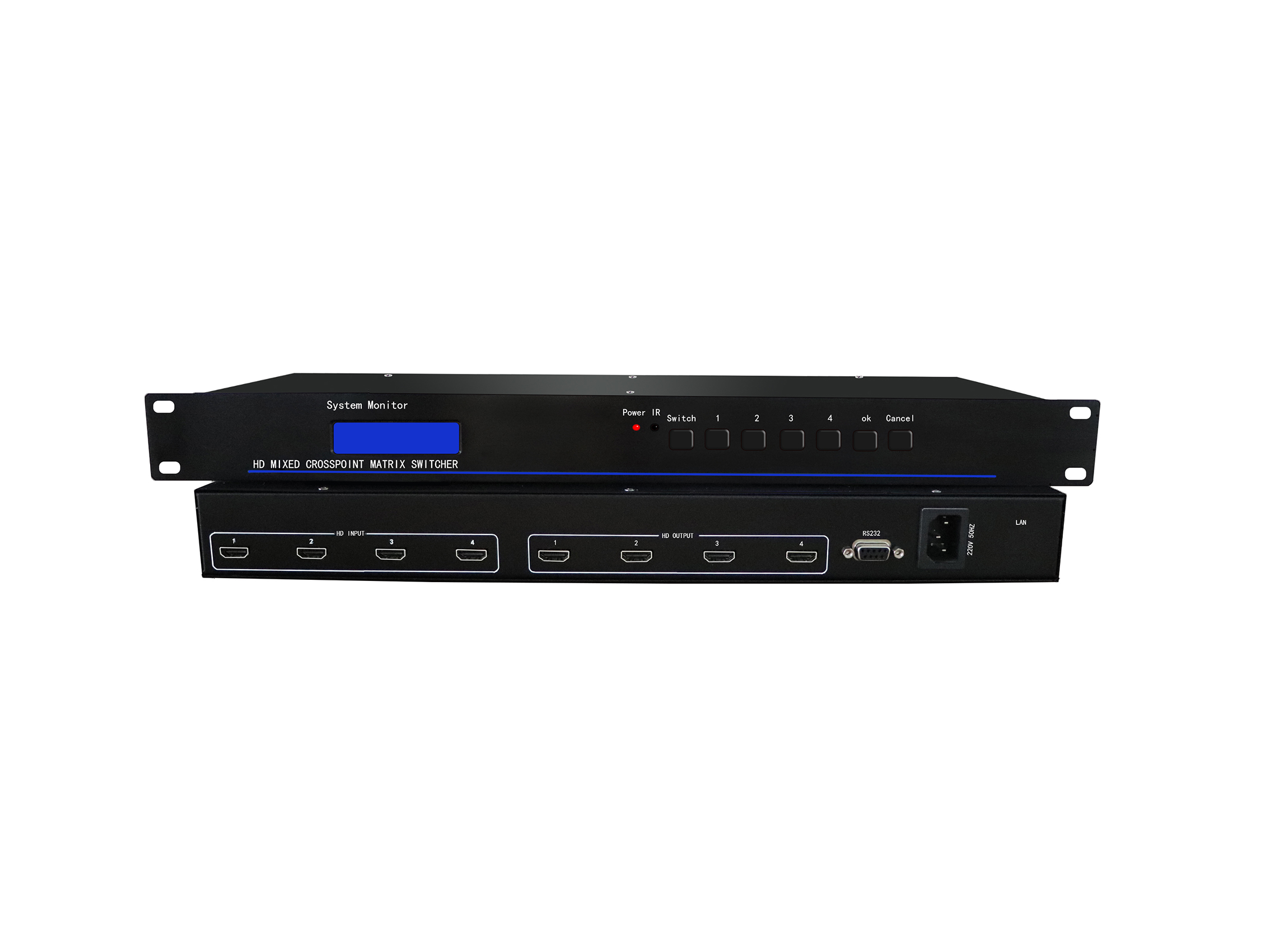

CT-AV-HD0404

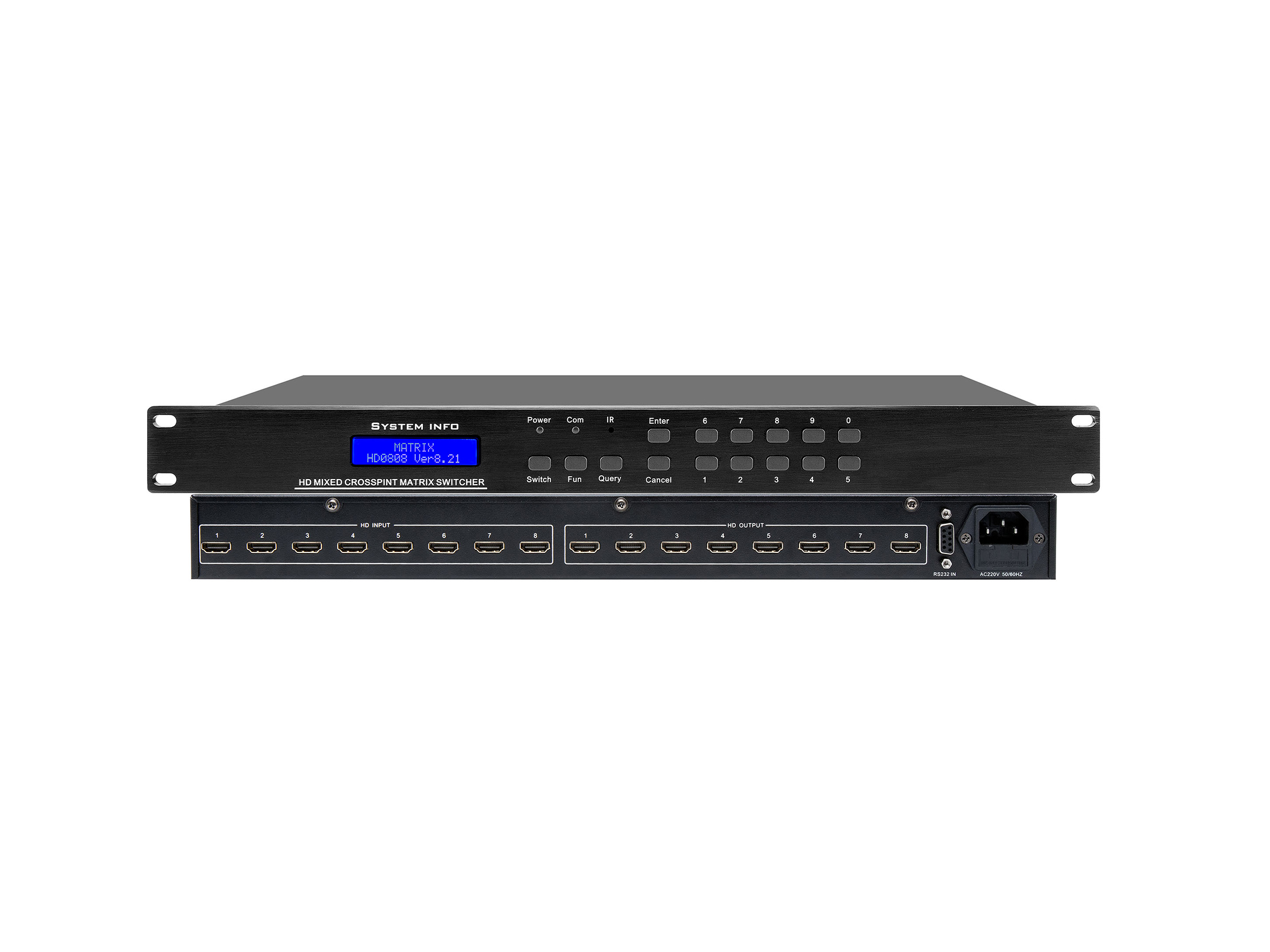

CT-AV-HD08

CT-AV-HD08V

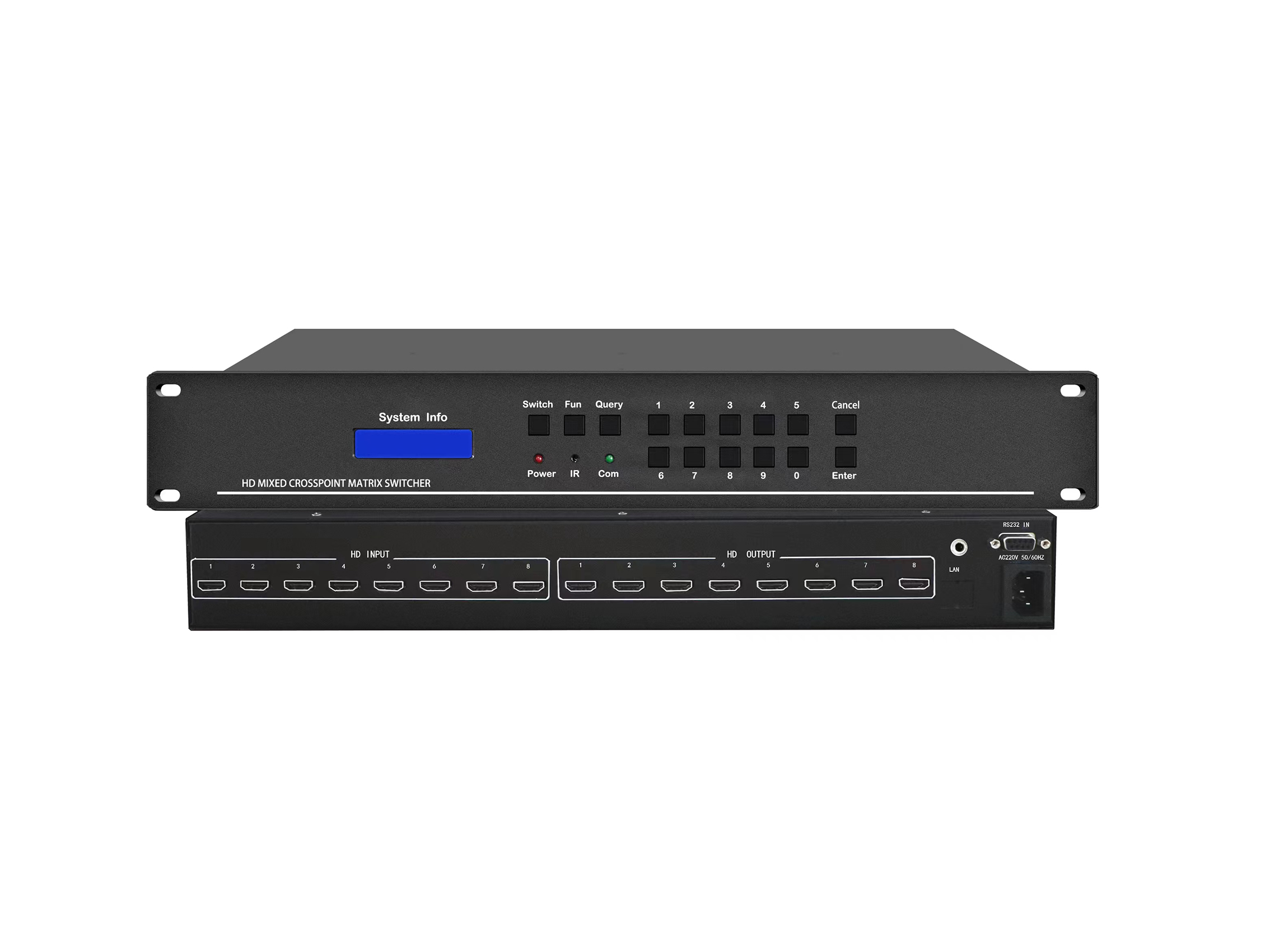

CT-AV-HD0808

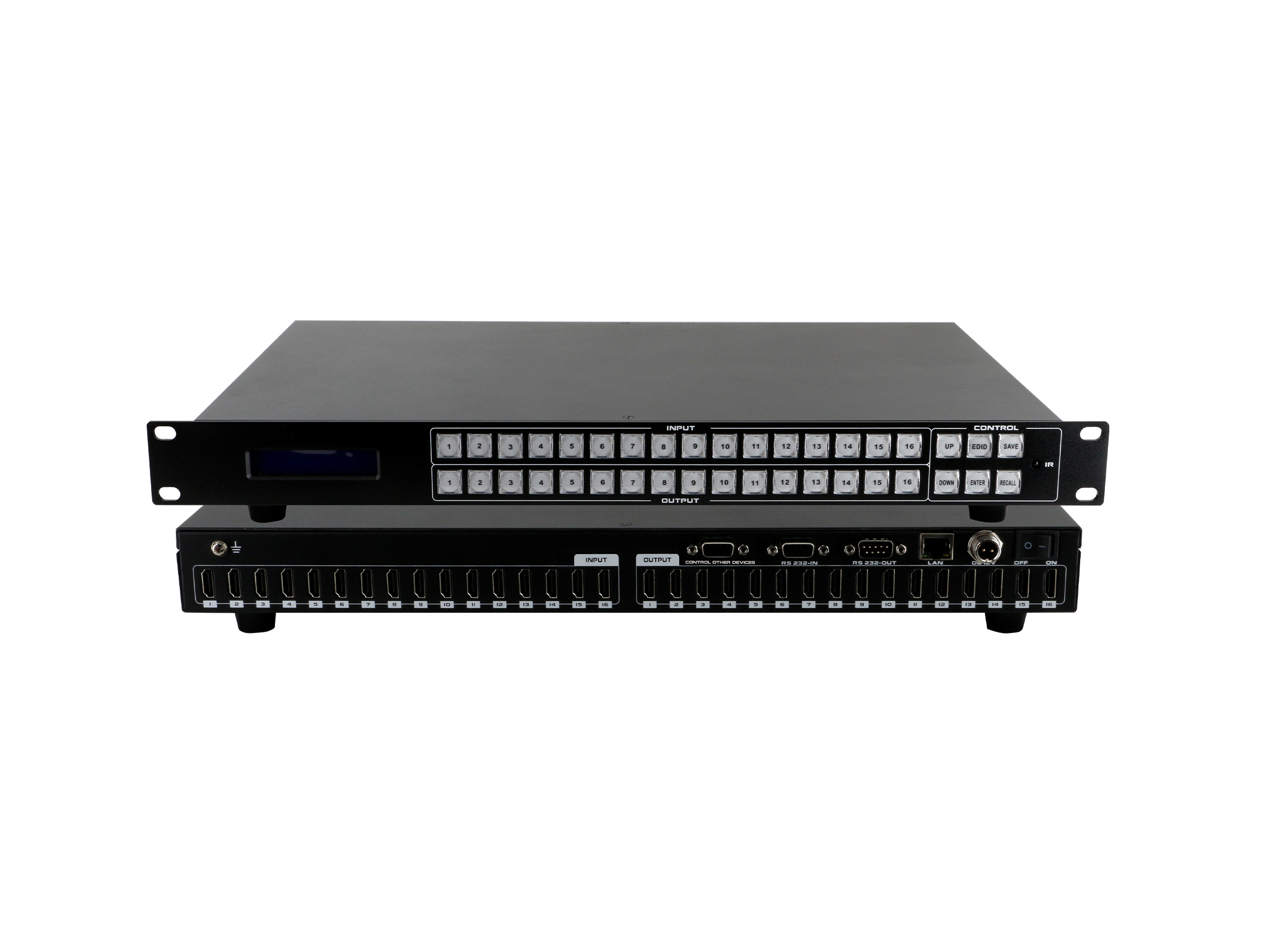

CT-AV-HD1616

CT-AV-HD04F

HDMI输入接口：4 * HDMI-A母
HDMI输出接口：4 * HDMI-A母
网络接口：1 * RJ45(1个选配)
串行控制接口：1 * RS-232(1个)
增益：0 dB
像素带宽：165MHz 全数字
接口带宽：3.2Gbps
信号类型：全数字 T.M.D.S.
信号强度：T.M.D.S +/- 0.4Vpp
最小/最大电平：T.M.D.S 2.9V/3.3V
位时钟抖动(Clock Jitter)：<0.15 Tbit
位上升时间(Risetime )：<0.3Tbit (20%--80%)
位下降时间(Falltime)：<0.3Tbit (20%--80%)
最大传输延时：5nS(±1nS)
切换速度：210 ns(最长时间)
阻抗：50 Ω
最大直流偏置误差：15mV
最大传输距离：最大40米（输入+输出）
电源：100VAC-240VAC 50/60 Hz
最大功耗：28W
使用温度：-20℃ ~ +70°C
使用湿度：10% ~ 90%
产品重量：约2.8kg
技术参数
HDMI输入接口：8 * HDMI-A母
HDMI输出接口：8 * HDMI-A母
网络接口：1 * RJ45(1个选配)
串行控制接口：1 * RS-232
增益：0 dB
像素带宽：165MHz 全数字
接口带宽：3.2Gbps
信号类型：全数字 T.M.D.S.
信号强度：T.M.D.S +/- 0.4Vpp
最小/最大电平：T.M.D.S 2.9V/3.3V
位时钟抖动(Clock Jitter)：<0.15 Tbit
位上升时间(Risetime )：<0.3Tbit (20%--80%)
位下降时间(Falltime)：<0.3Tbit (20%--80%)
最大传输延时：5nS(±1nS)
切换速度：210 ns(最长时间)
阻抗：50 Ω
最大直流偏置误差：15mV
最大传输距离：最大40米（输入+输出）
电源：100VAC-240VAC 50/60 Hz
最大功耗：28W
使用温度：-20℃ ~ +70°C
使用湿度：10% ~ 90%
机箱高度：1U
产品重量：约3kg
输入接口：8路HDMI-A母接口，1路RS-232，1路LAN网口
输出接口：8路HDMI-A母接口，2路3.5mm音频输出接口
信号类型：全数字T.M.D.S.信号，支持EDID管理
支持分辨率：最高4K@30Hz分辨率，向下兼容
最大传输延时5nS(±1nS)
切换速度：小于200ns(最长时间)
电源：AC100V~240V，50/60Hz
最大功率：50W
使用温度：-20°~+70°C
使用湿度：10%~90%
平均故障间隔时间：30000小时
产品尺寸（长×宽×高）：483×236×63；
产品19英寸标准机柜安装U数：1.5U
产品重量：2.8kg；
功耗：25W；
HDMI输入接口：8 * HDMI-A母
HDMI输出接口：8 * HDMI-A母
网络接口：1 * RJ45(1个选配)
串行控制接口：1 * RS-232
增益：0 dB
像素带宽：165MHz 全数字
接口带宽：3.2Gbps
信号类型：全数字 T.M.D.S.
信号强度：T.M.D.S +/- 0.4Vpp
最小/最大电平：T.M.D.S 2.9V/3.3V
位时钟抖动(Clock Jitter)：<0.15 Tbit
位上升时间(Risetime )：<0.3Tbit (20%--80%)
位下降时间(Falltime)：<0.3Tbit (20%--80%)
最大传输延时：5nS(±1nS)
切换速度：210 ns(最长时间)
阻抗：50 Ω
最大直流偏置误差：15mV
最大传输距离：最大40米（输入+输出）
电源：100VAC-240VAC 50/60 Hz
最大功耗：28W
使用温度：-20℃ ~ +70°C
使用湿度：10% ~ 90%
产品重量：约3kg
HDMI16*16固化矩阵
支持视频分辨率：480i，576i，480p，576p， 720p，1080i,1080p@24/30/50/60Hz， 4K@30Hz， 1080P3D@60Hz
输入端口：16XHDMI，2XRS-232 IN,1RS-232 0UT，1xRJ-45(控制)
输出端口：16XHDMI,1X3.5MM
静电保护：人体放电模式: 士8kV (气隙放电)  4kV (接触放电)
控制：前面按键，RS232，TCP/UDP，APP 等控制方式
电源：AC:110V-240V 50/60HzDC:12V5A
输奴电压：电源 100VAC~260VAC，50/60 Hz
功耗：12W(最大)
尺寸(mm)：482 mm(W)X288 mm (D)X44 mm (H)
重量：3.5Kg
工作温度：0°C~40°C/32°F~104F
存储温度：-20°C~60°C/-4F~140°F

HDMI输入接口：4 * HDMI-A母

HDMI输出接口：4 * HDMI-A母

音频输出接口：4 * 3.5mm

网络接口：1 * RJ45

串行控制接口：1 * RS-232

增益：0 dB

像素带宽：165MHz 全数字

接口带宽：3.2Gbps

信号类型：全数字 T.M.D.S.

信号强度：T.M.D.S +/- 0.4Vpp

最小/最大电平：T.M.D.S 2.9V/3.3V

位时钟抖动(Clock Jitter)：<0.15 Tbit

位上升时间(Risetime )：<0.3Tbit (20%--80%)

位下降时间(Falltime)：<0.3Tbit (20%--80%)

最大传输延时：5nS(±1nS)

切换速度：200 ns(最长时间)

阻抗：50 Ω

最大直流偏置误差：15mV

最大传输距离：最大40米（输入+输出）

电源：100VAC-240VAC 50/60 Hz

最大功耗：28W

使用温度：-20℃ ~ +70°C

使用湿度：10% ~ 90%

产品重量：约2.8kg
