灵动系列数字音频矩阵
可选4x4 8x8 16x8 16x16
可选配小屏和4.5寸触摸屏款
该系列数字音频处理器适用于本地长距离传输，配合中天音视其他产品使用，可实现大楼、小区内长距离传输、适用于酒店、超市、体育馆、交通枢纽、主题公园、企业总 部、行政中心、学习等大型多系统互联互通项目。
产品概述
灵动系列处理器CT-AV-DSP8/16是中天音视自主开发的数字音频矩阵处理器，控制软件支持Windows全平台操作。该系列会议前级对于智端用户来说，无疑是快速应用、操作简单的数字音频媒体矩阵。其PC软件就像调音台操作，可以完成对音频系统的实时调整。利用场景预设功能，用户无需再对设备维护人员进行系统培训，可直接通过墙控触摸屏或智能中控实现场景调用、音量调节等功能，对于初次使用者来说，也会得心应手。现该系列产品已经广泛应用于多个会议室、培训室、报告厅、指挥控制中心、作战室、监控、多媒体远程视频会议室等场合。
产品特点
1、需提供自定义的用户操作界面；
2、需内置USB声卡，支持录播和远程会议
3、集成第三方控制组件，简单地控制投影、幕布、灯光、窗帘、电源时序器等第三方设备
4、处理器芯片采用ADI 架构，不低于40bit DSP浮点运算引擎，提供自由配制软件架构；
5、输入输出量化不低于48KHz/24bit；
6、输入通道应该具备：不低于12段PEQ ，且提供不低于五种滤波器类型选择；自动增益(AGC);闪避器(Ducker)；噪声增益补偿器(ANC)；自适应回声消除(AEC)，噪声抑制(ANS)；增益共享自动混音(AMC)、门限自动混音（Gate Mixer）；
7、每个通道应不低于16个点的自适应反馈抑制（AFC）；
8、输入通道应该具备：不低于12段PEQ,31段GEQ,分频器、延时器、限幅器；不低于16组预设；
9、支持输入输出通道LINK和分组功能；

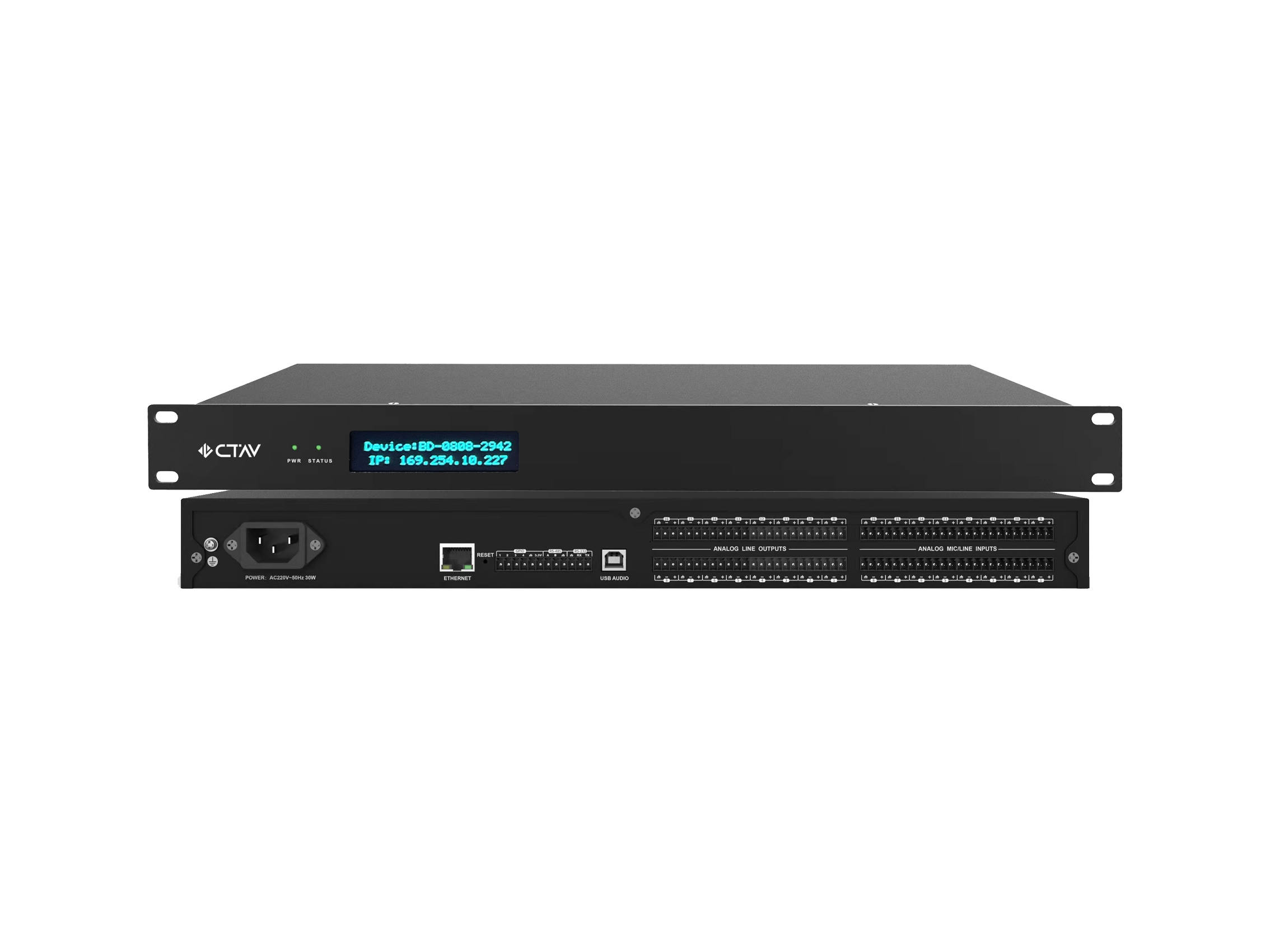

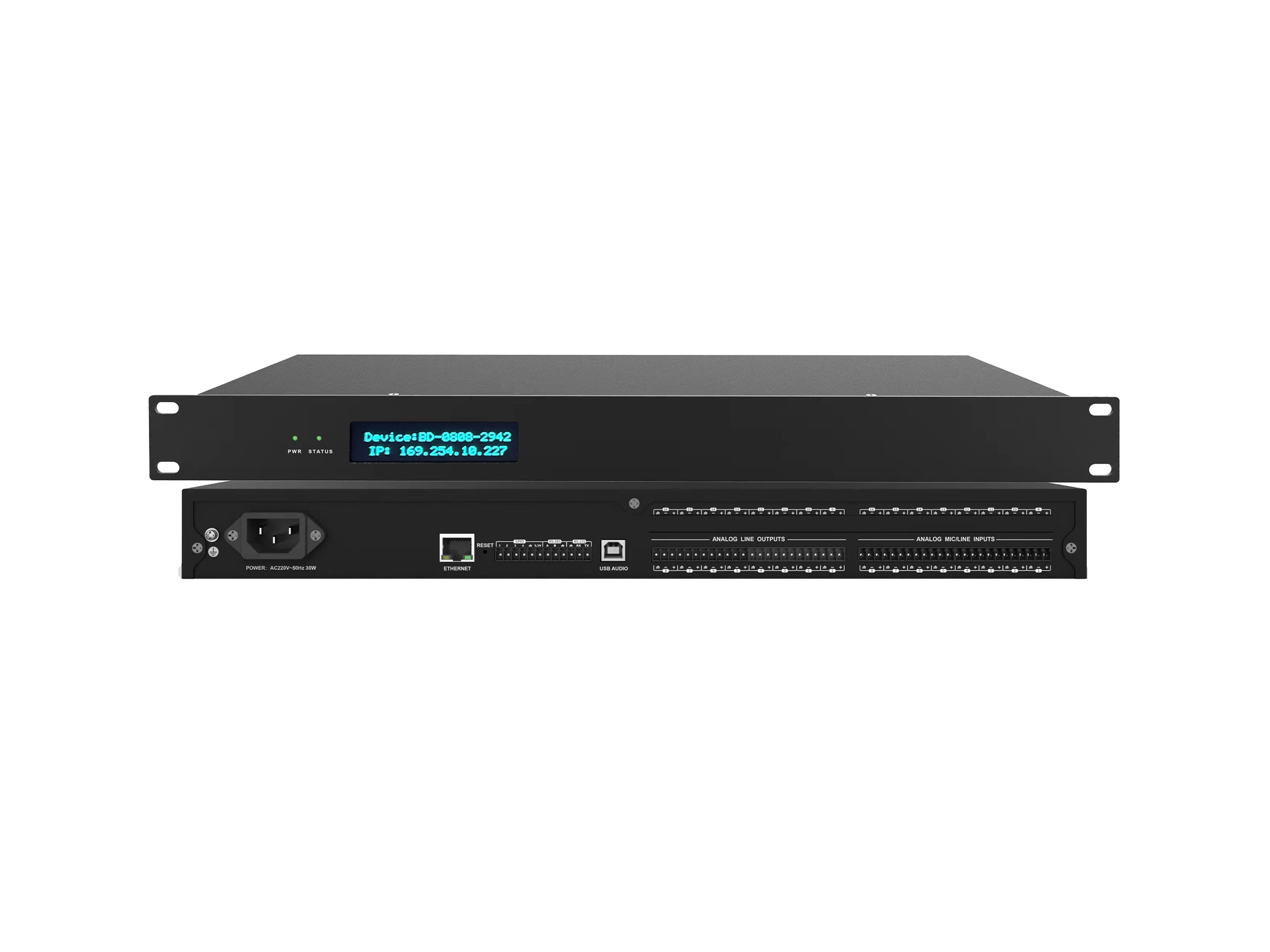

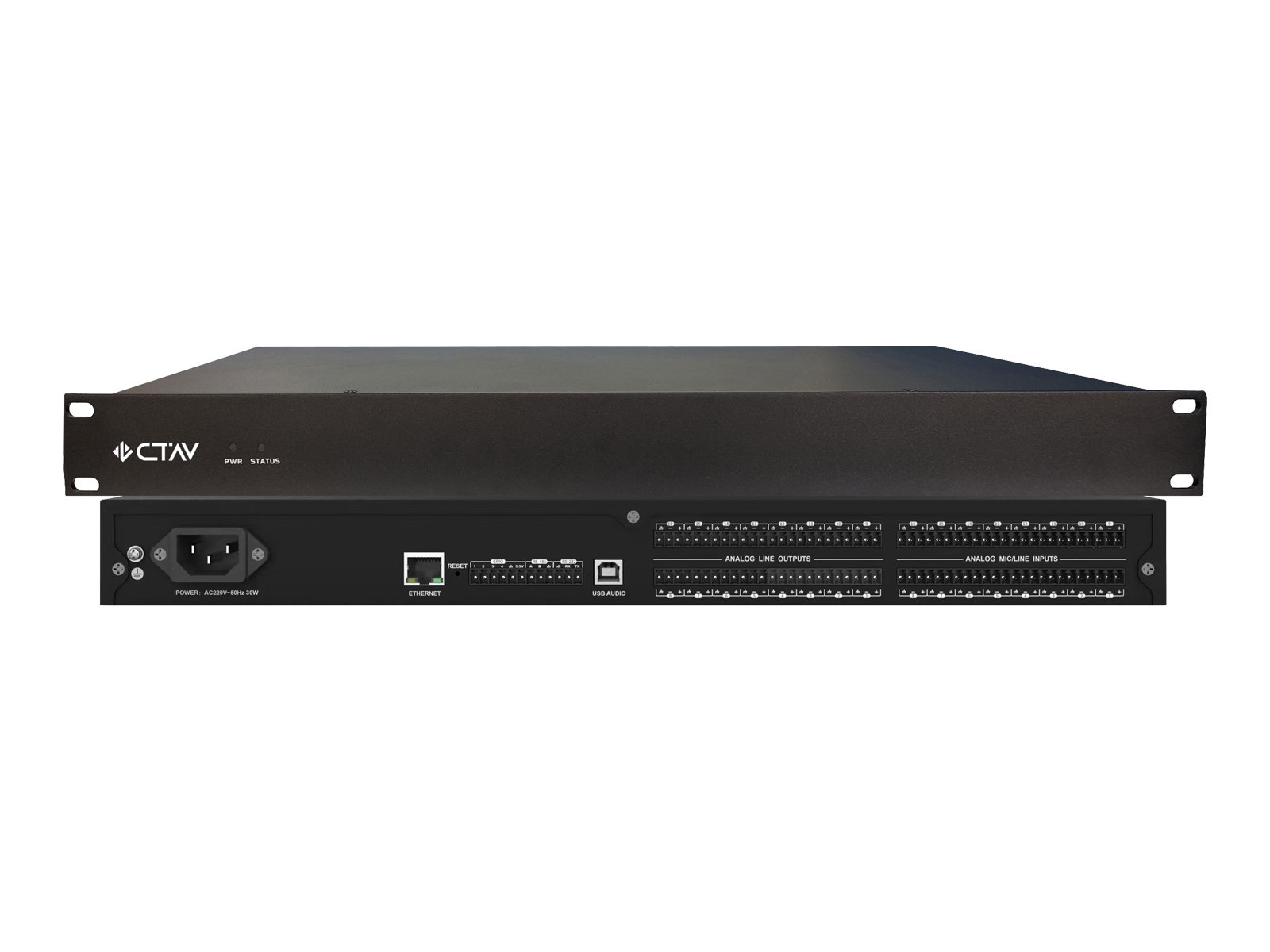

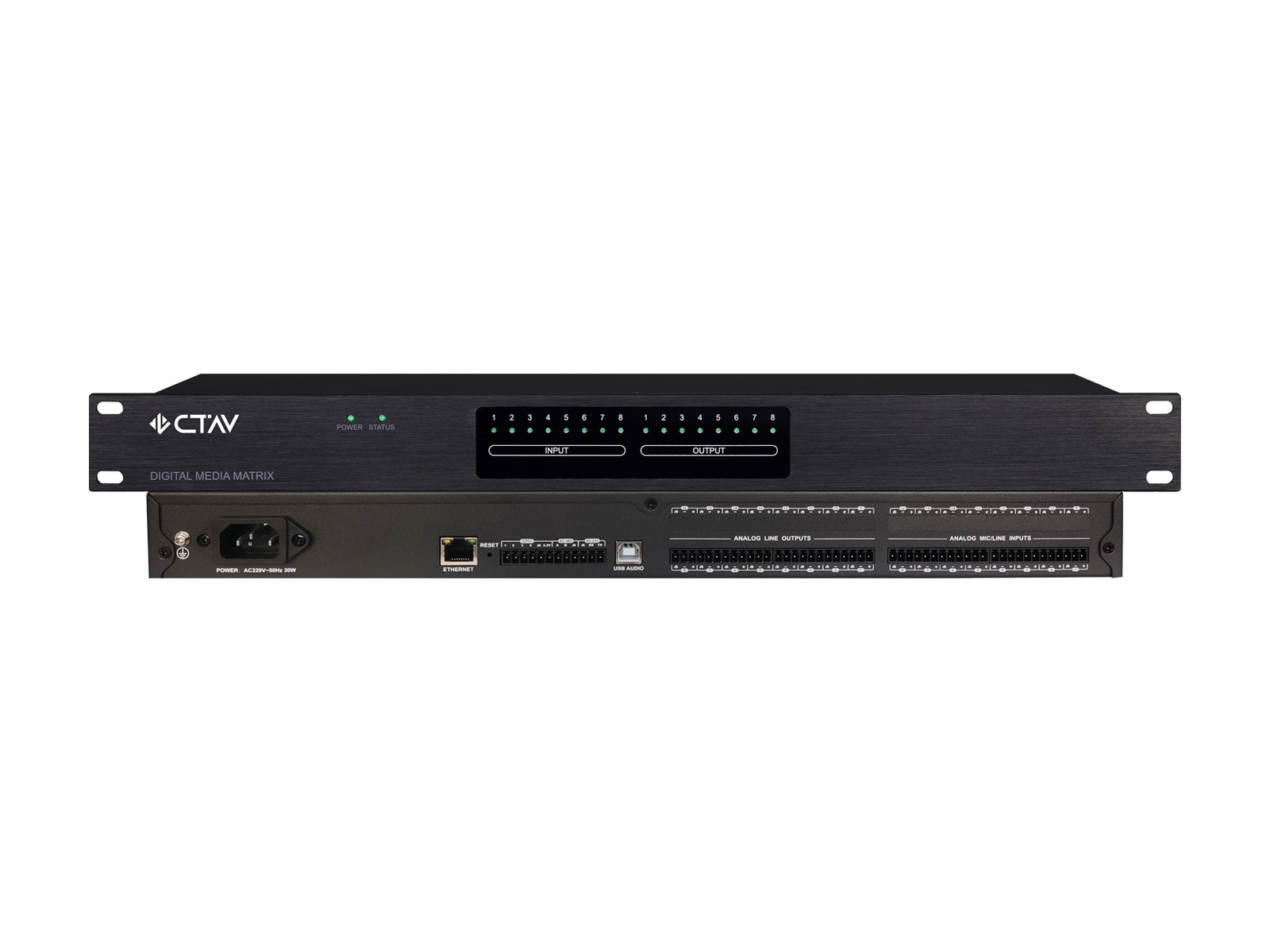

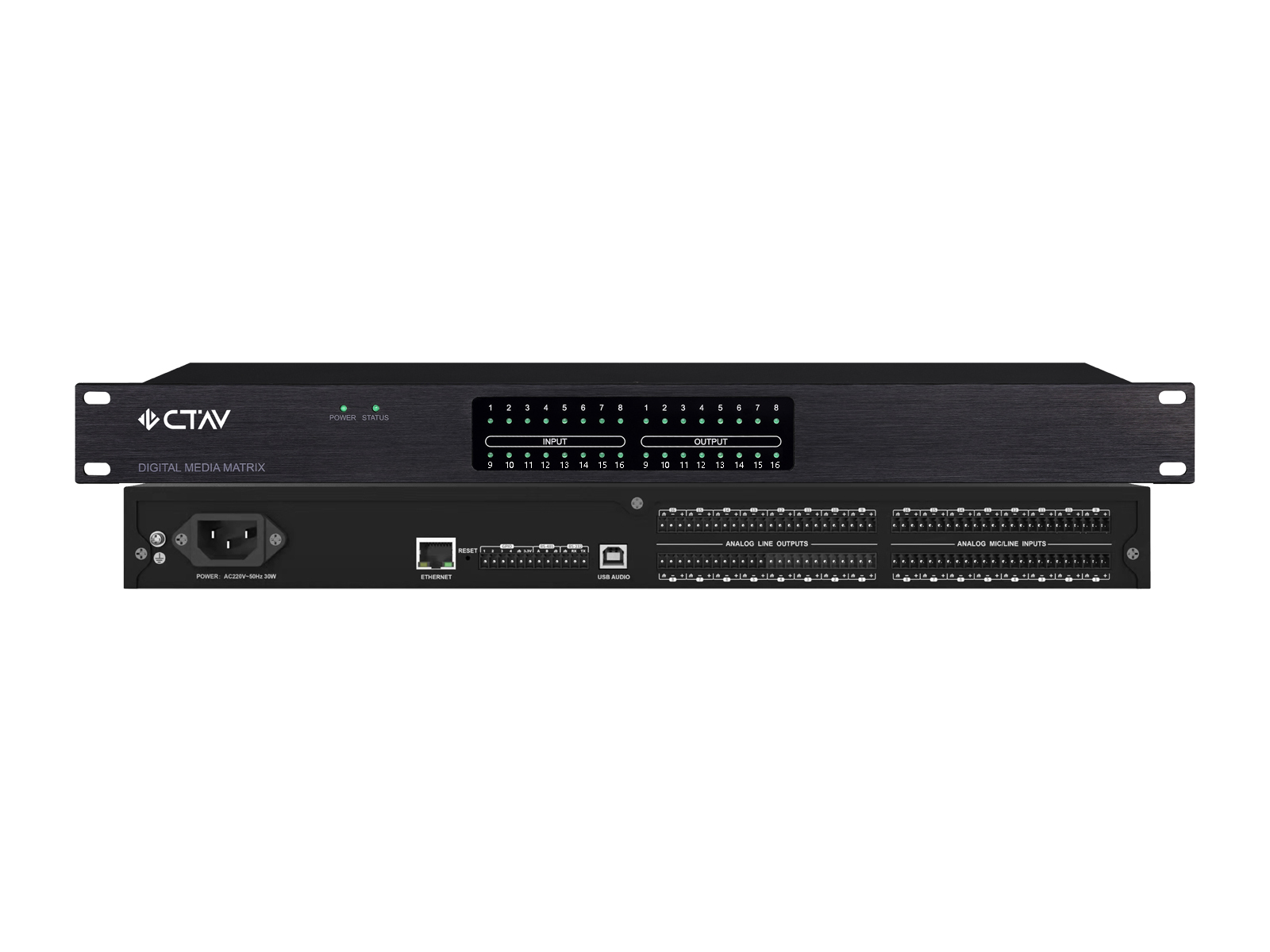

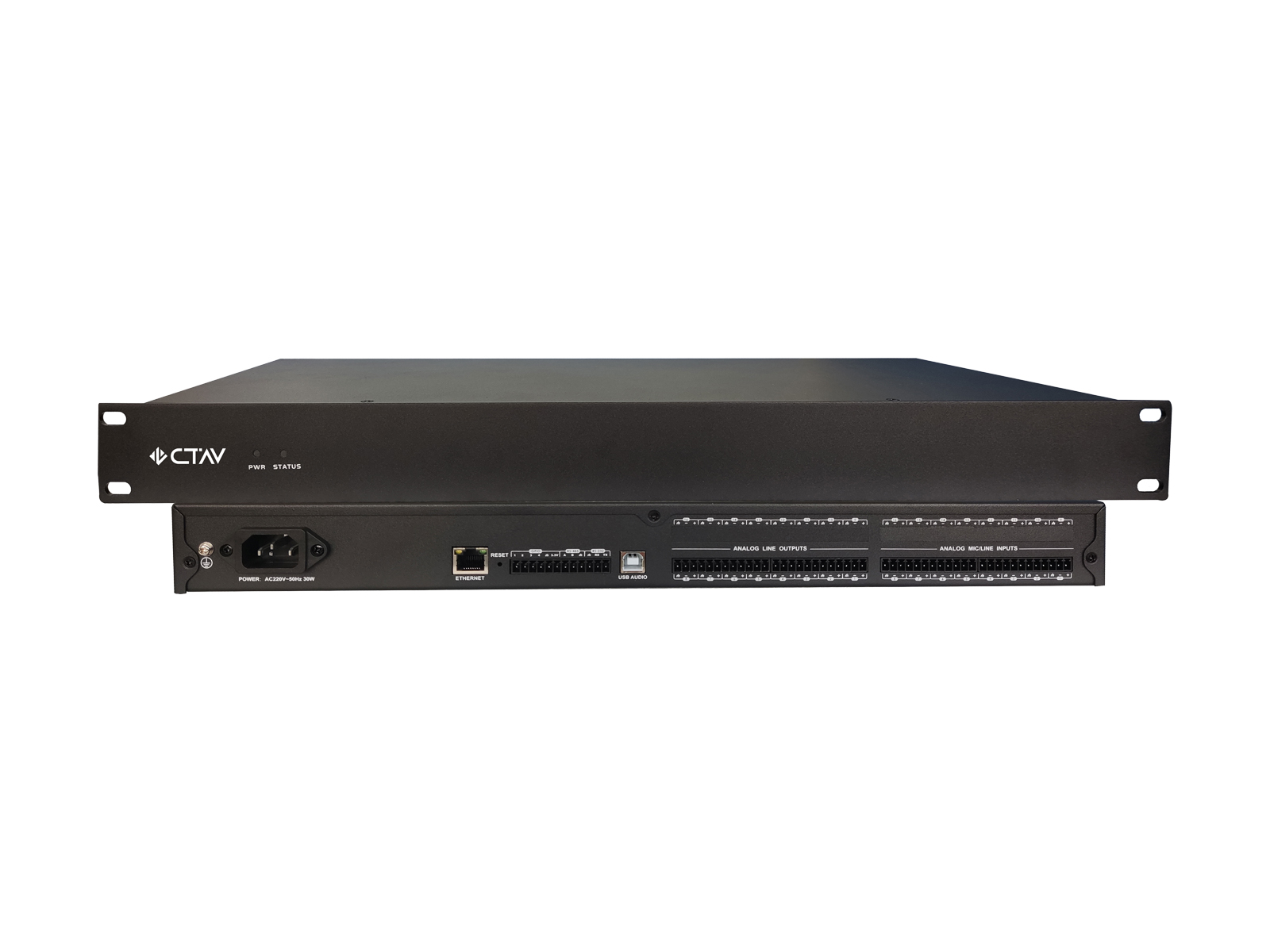

该系列处理器可选标准版面板和带灯珠指示灯款面板，产品如下图
该系列处理器可选标准版面板和带灯珠指示灯款面板，产品如下图
定制款、请联系OEM经理获取
处理器：ADI SHARC 21489
采样率/量化位数：48K/24bit
40bit DSP浮点运算引擎
模拟输入、输出通道数量:8x8
输入增益:0/10/20/30/40/43 dB
输出电平:0/-6 dB
幻象电源:+48V
频率响应(20~20kHz):±0.2dB
最大电平:+24dBu
总谐波失真+噪声:0.003% @4dBu
动态范围(模拟通道):113dB
本底噪声(A-计权-模拟):-89dBu
共模抑制比 @60Hz:80dB
通道隔离度 @1kHz:108dB
输入阻抗(平衡接法):9.4KΩ
输出阻抗(平衡接法):102Ω
系统延时:<3ms
工作电源:AC110~240V,50Hz/60Hz
尺寸（宽x深x高）:482 x 260 x 45mm
运输重量:3KG
处理器：ADI SHARC 21489
采样率/量化位数：48K/24bit
40bit DSP浮点运算引擎
模拟输入、输出通道数量:16x16
输入增益:0/10/20/30/40/43 dB
输出电平:0/-6 dB
幻象电源:+48V
频率响应(20~20kHz):±0.2dB
最大电平:+24dBu
总谐波失真+噪声:0.003% @4dBu
动态范围(模拟通道):113dB
本底噪声(A-计权-模拟):-89dBu
共模抑制比 @60Hz:80dB
通道隔离度 @1kHz:108dB
输入阻抗(平衡接法):9.4KΩ
输出阻抗(平衡接法):102Ω
系统延时:<6ms
工作电源:AC110~240V,50Hz/60Hz
尺寸（宽x深x高）:482 x 260 x 45mm
运输重量:3KG
处理器 ADI SHARC 21489
采样率/量化位数 48K/24bit
模拟输入、输出通道数量 4x4
输入增益 0/6/12/18/24/30/36/42/48dB
幻象电源 +48V/10mA max
频率响应（20~20kHz） ±0.5dB
最大电平 +18dBu
THD+N 0.002% @4dBu
输入动态范围 110dB
输出动态范围 110dB
通道隔离度 @1kHz 108dB
输入阻抗（平衡接法） 5.4KΩ
输出阻抗（平衡接法） 600Ω
系统延时 <3ms
工作电源 AC 220V, 50Hz
尺寸（宽x深x高） 482x200x45mm
运输重量 3KG
处理器 ADI SHARC 21489
采样率/量化位数 48K/24bit
模拟输入、输出通道数量 16x8
输入增益 0/6/12/18/24/30/36/42/48dB
幻象电源 +48V/10mA max
频率响应（20~20kHz） ±0.5dB
最大电平 +18dBu
THD+N 0.002% @4dBu
输入动态范围 110dB
输出动态范围 110dB
通道隔离度 @1kHz 108dB
输入阻抗（平衡接法） 5.4KΩ
输出阻抗（平衡接法） 600Ω
系统延时 <3ms
工作电源 AC 220V, 50Hz
尺寸（宽x深x高） 482x200x45mm
运输重量 4KG
1、处理器：ADI SHARC 21489
2、采样率/量化位数：48K/24bit
3、40bit DSP浮点运算引擎
4、模拟输入、输出通道数量:8X8
5、输入增益:0/10/20/30/40/43 dB
6、输出电平:0/-6 dB
7、幻象电源:+48V
8、频率响应(20~20kHz):±0.2dB
9、最大电平:+24dBu
10、总谐波失真+噪声:0.003% @4dBu
11、动态范围(模拟通道):113dB
12、本底噪声(A-计权-模拟):-89dBu
13、共模抑制比 @60Hz:80dB
14、通道隔离度 @1kHz:108dB
15、输入阻抗(平衡接法):9.4KΩ
16、输出阻抗(平衡接法):102Ω
17、系统延时:<3ms
18、工作电源:AC110~240V,50Hz/60Hz
19、尺寸（宽x深x高）:482 x 260 x 45mm
20、运输重量:3KG
1、处理器：ADI SHARC 21489
2、采样率/量化位数：48K/24bit
3、40bit DSP浮点运算引擎
4、模拟输入、输出通道数量:16X16
5、输入增益:0/10/20/30/40/43 dB
6、输出电平:0/-6 dB
7、幻象电源:+48V
8、频率响应(20~20kHz):±0.2dB
9、最大电平:+24dBu
10、总谐波失真+噪声:0.003% @4dBu
11、动态范围(模拟通道):113dB
12、本底噪声(A-计权-模拟):-89dBu
13、共模抑制比 @60Hz:80dB
14、通道隔离度 @1kHz:108dB
15、输入阻抗(平衡接法):9.4KΩ
16、输出阻抗(平衡接法):102Ω
17、系统延时:<6ms
18、工作电源:AC110~240V,50Hz/60Hz
19、尺寸（宽x深x高）:482 x 260 x 45mm
20、运输重量:3KG
显示屏：4.5寸触摸控制屏
USB接口：1个
处理器：ADI SHARC 21489
采样率/量化位数：48K/24bit
40bit DSP浮点运算引擎
模拟输入、输出通道数量:8x8卡侬接口
输入增益:0/10/20/30/40/43 dB
输出电平:0/-6 dB
幻象电源:+48V
频率响应(20~20kHz):±0.2dB
最大电平:+24dBu
总谐波失真+噪声:0.003% @4dBu
动态范围(模拟通道):113dB
本底噪声(A-计权-模拟):-89dBu
共模抑制比 @60Hz:80dB
通道隔离度 @1kHz:108dB
输入阻抗(平衡接法):9.4KΩ
输出阻抗(平衡接法):102Ω
系统延时:<3ms
工作电源:AC110~240V,50Hz/60Hz
尺寸（宽x深x高）:482 x 260 x 90mm
运输重量:4KG
显示屏：4.5寸触摸控制屏
USB接口：1个
处理器：ADI SHARC 21489
采样率/量化位数：48K/24bit
40bit DSP浮点运算引擎
模拟输入、输出通道数量:8x8凤凰插接口
输入增益:0/10/20/30/40/43 dB
输出电平:0/-6 dB
幻象电源:+48V
频率响应(20~20kHz):±0.2dB
最大电平:+24dBu
总谐波失真+噪声:0.003% @4dBu
动态范围(模拟通道):113dB
本底噪声(A-计权-模拟):-89dBu
共模抑制比 @60Hz:80dB
通道隔离度 @1kHz:108dB
输入阻抗(平衡接法):9.4KΩ
输出阻抗(平衡接法):102Ω
系统延时:<3ms
工作电源:AC110~240V,50Hz/60Hz
尺寸（宽x深x高）:482 x 260 x 90mm
运输重量:4KG
显示屏：4.5寸触摸控制屏
USB接口：1个
处理器：ADI SHARC 21489
采样率/量化位数：48K/24bit
40bit DSP浮点运算引擎
模拟输入、输出通道数量:16x16凤凰插接口
输入增益:0/10/20/30/40/43 dB
输出电平:0/-6 dB
幻象电源:+48V
频率响应(20~20kHz):±0.2dB
最大电平:+24dBu
总谐波失真+噪声:0.003% @4dBu
动态范围(模拟通道):113dB
本底噪声(A-计权-模拟):-89dBu
共模抑制比 @60Hz:80dB
通道隔离度 @1kHz:108dB
输入阻抗(平衡接法):9.4KΩ
输出阻抗(平衡接法):102Ω
系统延时:<3ms
工作电源:AC110~240V,50Hz/60Hz
尺寸（宽x深x高）:482 x 260 x 90mm
运输重量:4.5KG
