最多支持128路（64x64）Dante音频传输
4通道独立AEC，丰富的处理模块
GUI用户界面，对系统中的设备集中管控
内置中央控制，一键开启系统所需功能
支持音乐播放、录制和软视频会议等功能。
产品概述
DSP采用ADI SHARC 21489的处理芯片，它基于64位浮点DSP引擎、功能强大的数字音频信号处理平台。本系列产品提供了广泛的数字处理工具，用于音频系统设计、配置和优化。DSP Controller软件可以完全控制和管理整个系列的DSP，以及其所有的处理功能，主要包括：AFC、AEC、ANS、 ANC、 AM、 AGC、 Ducker、 PEQ、 GEQ、延时、分频等功能。
直观的图形操作界面是DSP Controller软件的主要组成部分，可以在单一窗口中快速、便捷的查看所有信号通道。在这种用户友好的环境中，音频系统设计师或安装者能够清楚的查看并调整所有的输入电平、音频DSP处理参数、混音关系以及输出电平。
产品特点
可配置处理软件，每个通道根据需求自由更换处理模块；
提供8台设备同时在线操作；
最大4通道独立AEC，最大回声尾长时间：512ms，收敛率：60dB/S, 回声消除幅度：60dB；
独立通道的AFC（反馈抑制），采用陷波式算法，传声增益提升幅度：10dB;
自适应噪声抑制（ANS），无需依赖庞大的噪声特征数据库，内置噪声消除技术，让声音采集信噪比提升15dB；
自动增益（AGC）、自动控制信号波形和音调在合适的范围，自动增益控制：-6dB至+18dB、自动均衡控制：-12dB至+12dB；
闪避器(Ducker)、噪声增益补偿器(ANC)、增益共享自动混音(AM)、门限自动混音（Gate Mixer）；
12段英式参量均衡，提供5种滤波器选择：Parametric, Lowshelf, Highshelf, Lowpass, Highpass；
提供终端用户订制操作界面，最大支持30台设备同一个界面管理；
内置USB声卡，支持音乐播放、录制和软视频会议（如：ZOOM，腾讯会议，钉钉会议等）;
具有中央控制功能，可对系统中的电源、信号切换、环境控制、音频等整体控制，实现一键开启系统所需要的功能。

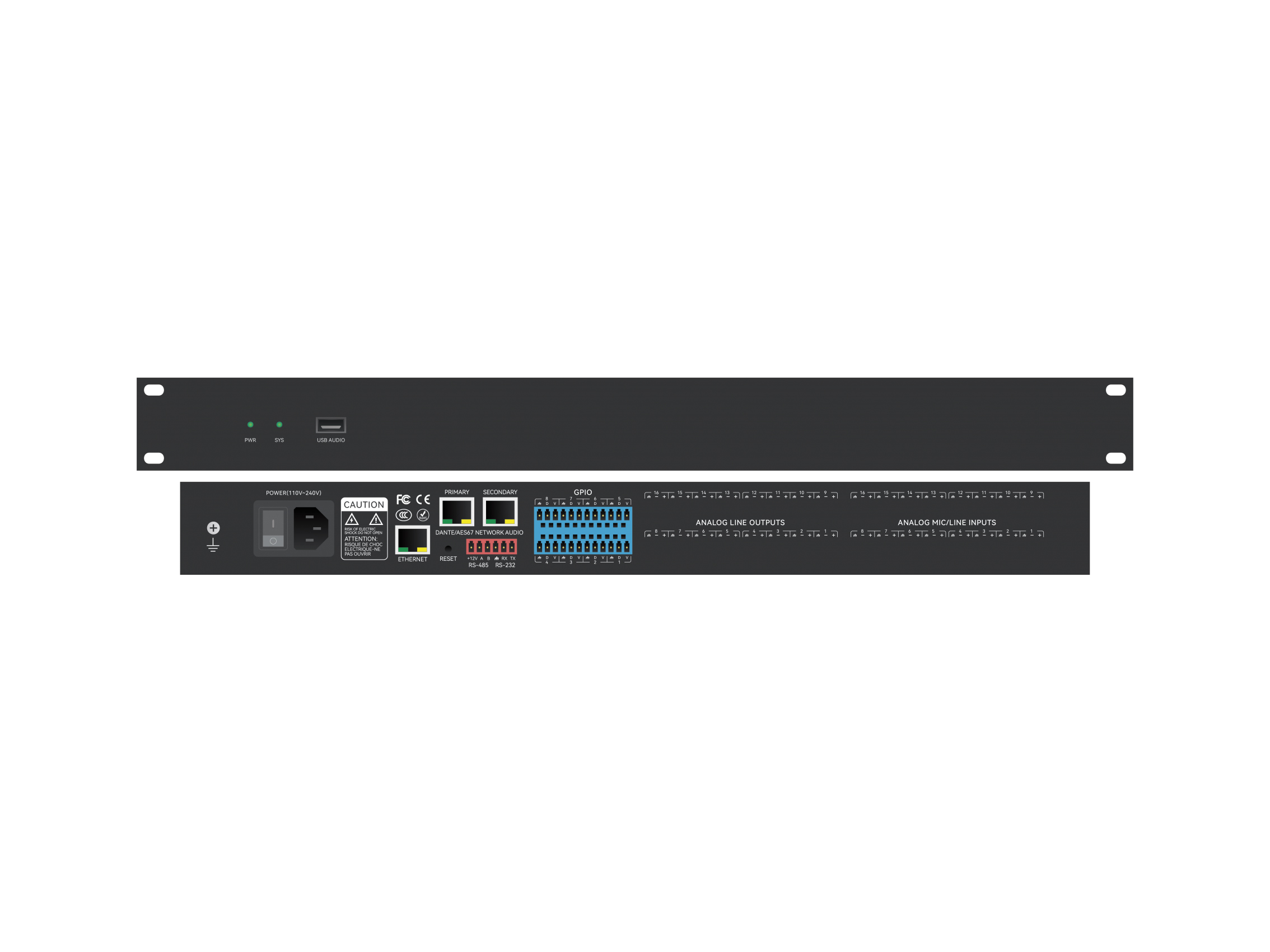

Dante输入、输出通道数量 64x64
处理器 ADI SHARC 21489 x2
采样率/量化位数 48K/24bit
频率响应(20~20kHz)
±0.15dB
系统延时
<6ms
工作电源 AC110~240V,50Hz/60Hz
尺寸（宽x深x高） 482 x 260 x 45mm
运输重量 3KG
Dante输入、输出通道数量 32x32
处理器 ADI SHARC 21489 x2
采样率/量化位数
48K/24bit
频率响应(20~20kHz)
±0.15dB
系统延时
<6ms
工作电源 AC110~240V,50Hz/60Hz
尺寸（宽x深x高） 482 x 260 x 45mm
运输重量 3KG

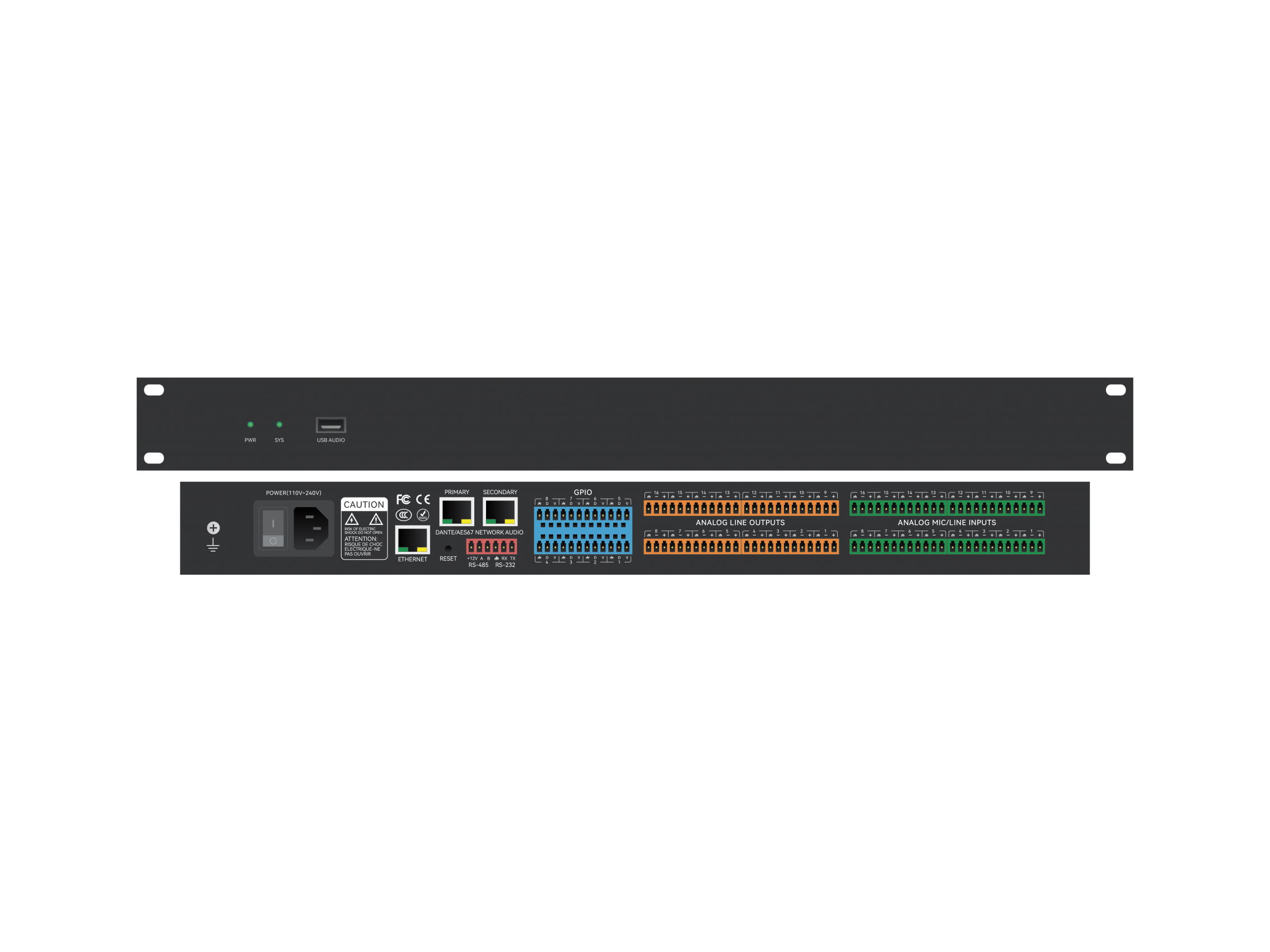

处理器：ADI SHARC 21489*2
采样率/量化位数：48K/24bit
40bit DSP浮点运算引擎
模拟输入、输出通道数量:16X16
Dante输入、输出通道数量:16X16
输入增益:0/10/20/30/40/43 dB
输出电平:0/-6 dB
幻象电源:+48V
频率响应(20~20kHz):±0.2dB
最大电平:+24dBu
总谐波失真+噪声:0.003% @4dBu
动态范围(模拟通道):113dB
动态范围(Dante通道):115dB
本底噪声(A-计权-模拟):-89dBu
本底噪声(A-计权-Dante):-91dBu
共模抑制比 @60Hz:80dB
通道隔离度 @1kHz:108dB
输入阻抗(平衡接法):9.4KΩ
输出阻抗(平衡接法):102Ω
系统延时:<6ms
工作电源:AC110~240V,50Hz/60Hz
尺寸（宽x深x高）:482 x 260 x 45mm
运输重量:3KG

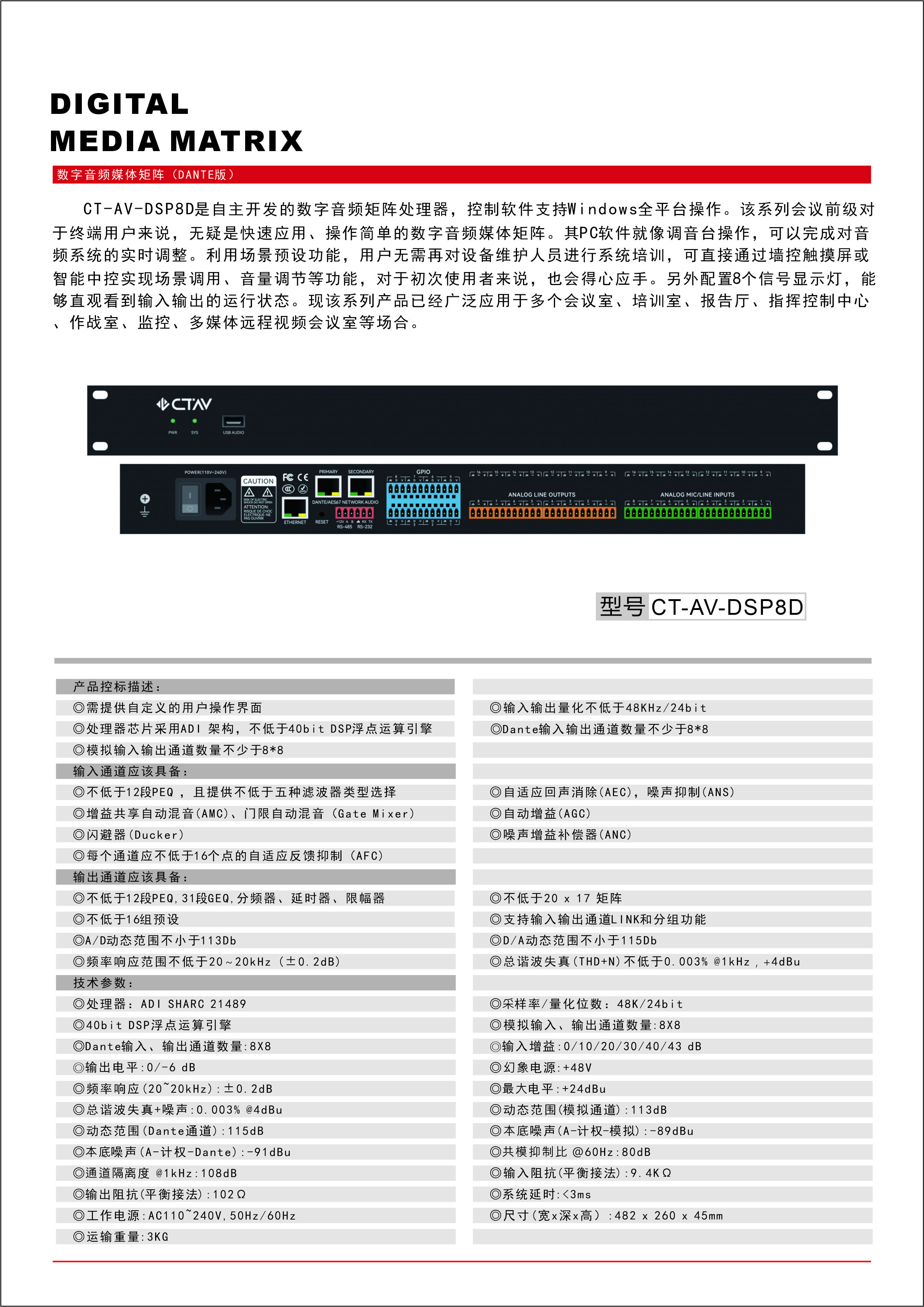

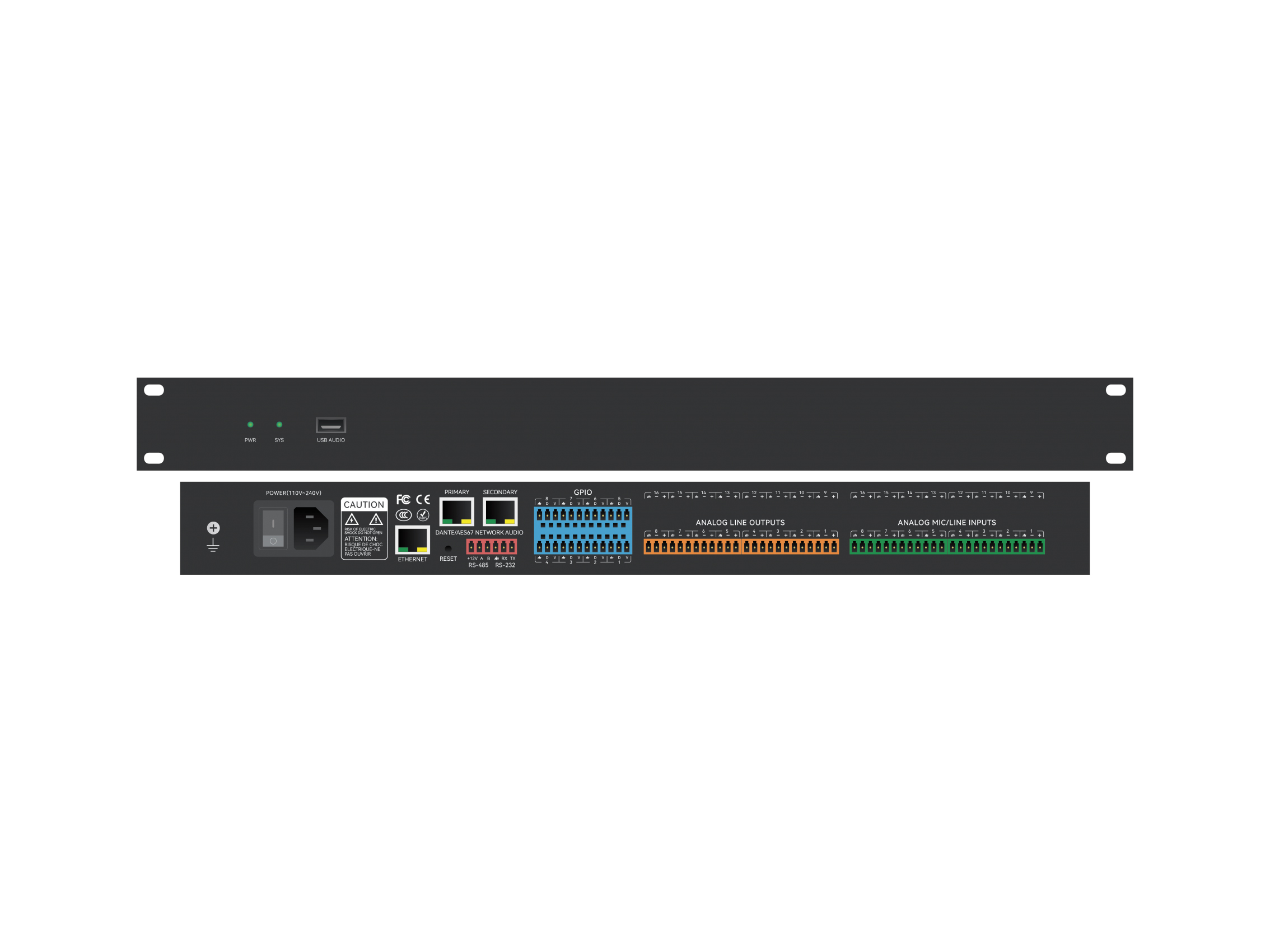

处理器：ADI SHARC 21489
采样率/量化位数：48K/24bit
40bit DSP浮点运算引擎
模拟输入、输出通道数量:8X8
Dante输入、输出通道数量:8X8
输入增益:0/10/20/30/40/43 dB
输出电平:0/-6 dB
幻象电源:+48V
频率响应(20~20kHz):±0.2dB
最大电平:+24dBu
总谐波失真+噪声:0.003% @4dBu
动态范围(模拟通道):113dB
动态范围(Dante通道):115dB
本底噪声(A-计权-模拟):-89dBu
本底噪声(A-计权-Dante):-91dBu
共模抑制比 @60Hz:80dB
通道隔离度 @1kHz:108dB
输入阻抗(平衡接法):9.4KΩ
输出阻抗(平衡接法):102Ω
系统延时:<3ms
工作电源:AC110~240V,50Hz/60Hz
尺寸（宽x深x高）:482 x 260 x 45mm
运输重量:3KG

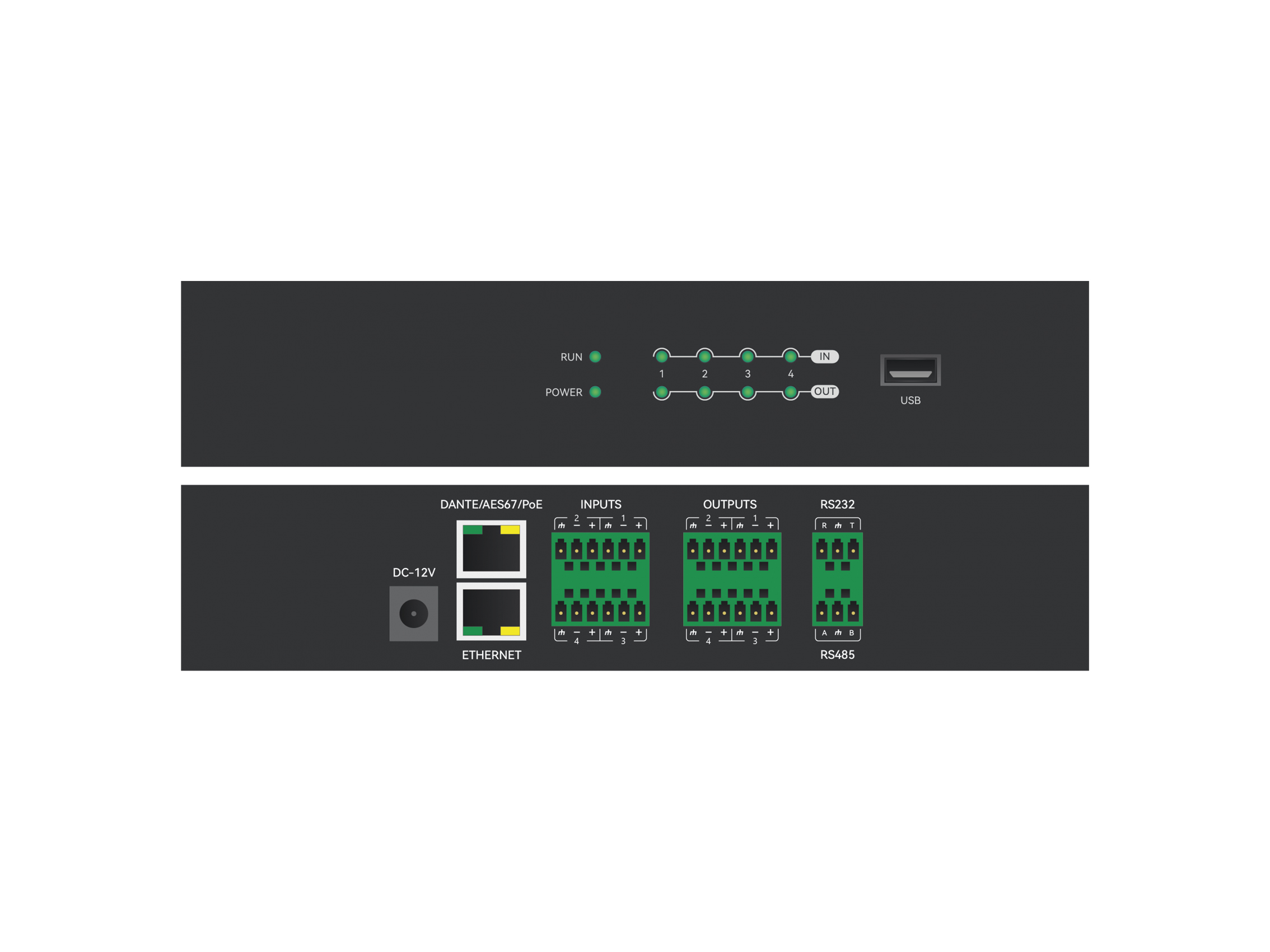

处理器：ADI SHARC 21489
采样率/量化位数：48K/24bit
40bit DSP浮点运算引擎
模拟输入、输出通道数量:4 x 4
Dante通道：4 x 4
输入：增益调节；扩展器；8段PEQ；压缩器；AFC；自动增益；
输出：分频器；8段PEQ，延时器；限幅器
A/D动态范围： ≧113dB
输入共模抑制@60Hz：103 dB @ +24dBu
输入阻抗： 20kΩ balance，10kΩ unbalance
最大输入: 24dBu
最大输出: 24dBu
D/A动态范围： 113dB
通道隔离度: 100dB
频率响应: 20～20kHz (±0.2dB)
总谐波失真(THD+N): ≤0.002% @1kHz，+4dBu
输出阻抗: 100 Ω balance，50 unbalance
工作电源：DC 12V & PoE
